Уклон канализационной трубы – нормы и особенности монтажа

Уклон канализационной трубы. Канализационные трубы

При отсутствии централизованной канализационной системы в загородном доме, хозяину приходится прокладывать автономную канализацию своими руками или при помощи наемных специалистов. В процессе проведения работ необходимо выдерживать определенный уклон канализационной трубы, который является основным критерием правильного монтажа.

Параметры уклонов устанавливаются для самотечных канализационных систем, где стоки перемещаются по трубам за счет гравитационного влияния земли. Уклон канализации на 1 метр регламентируется рядом госстандартов, важнейшие пункты которых полезно знать не только узким специалистам, но и пользователям, самостоятельно занимающихся прокладкой канализационных коммуникаций.

Уклон канализационной трубы

Рис. 1 Примеры прокладки наружной бытовой канализации

Зачем соблюдать угол наклона канализационной трубы

По трубопроводу бытовой канализации в квартире или отдельном доме перемещаются различные типы стоков: серые воды от стиральных и посудомоечных машин, загрязненные после уборки помещений и других хозяйственных нужд, а также отходы жизнедеятельности человека. В последнем случае вместе с потоком жидкости по трубам транспортируются отдельные массы органики.

Если предположить, что уклон канализации к септику слишком мал, скорость транспортируемого потока станет невелика, в результате чего отходы слишком долгое время будут находиться в трубопроводе. В результате тяжелые и крупные постепенно массы осядут на дно и стенки труб, что приведет к неминуемым засорам в течении короткого временного интервала.

Если хозяин дома при самостоятельном монтаже канализации, не зная какой уклон необходимо соблюдать, превысил нормативы наклона, скорость потока жидкости по трубам возрастет. Жидкие стоки будут быстро стекать по трубопроводу, минуя тяжелые массивные отходы, в результате последние останутся в трубопроводе и постепенно забьют проходной канал. Это также приведет к неминуемым засорам аналогично вышеизложенной ситуации.

Из рассмотренных рассуждений становится понятно, что наклон трубы для канализации в частном доме обязан иметь строго определенное значение, а любые отклонения от нормированного параметра в ту или иную сторону неминуемо приведут к засорам и нарушению функционирования всей канализационной системы.

Уклон внутренней канализационной трубы

Рис. 2 Уклон канализационной трубы при прокладке внутри дома

Какие размеры труб используют для бытовой канализации

Любая внутренняя и наружная канализация для частного дома должна обеспечить транспортировку серых вод и отходов жизнедеятельности человека от сантехнических приборов: раковин, моек, ванн, душевых кабин, унитазов и биде к септику или в централизованную магистраль.

При монтаже бытовых канализационных систем в основном используют полимерные трубы из обычного поливинилхлорида ПВХ или полипропилена ПП (для внутренней канализации) или непластифицированного НПВХ (для подземной прокладки наружной канализации) двух типоразмеров:

Наружного диаметра 110 мм. Труба такого размера подходит для подавляющего большинства систем канализации индивидуальных и многоквартирных домов, из нее монтируют внутренний вертикальный стояк и наружный подземный трубопровод. Посредством коротких трубных отрезков, точнее тройниковых фасонных деталей диаметром 110 мм, производят подключение унитазов к стояку.

Диаметра 50 мм. Труба данного типоразмера является основной при подсоединении любых сантехнических приборов, за исключением унитазов. Обычно в 50 мм отвод вставляют патрубки сифонов от кухонных моек, раковин, ванн и душевых кабин.

Читайте также:  Кран шаровый 1/2 - область применения, устройство, характеристики

Если в домашнем хозяйстве используются стиральные и посудомоечные машины, собственникам приходится решать задачу ввода в 50 мм трубопровод их сливных шлангов, имеющих намного меньший размер в окружности. Для реализации операции слива серых стоков в торговой сети представлены тройники на 50 мм, имеющие боковой отвод с манжетой меньшего внутреннего диаметра для подсоединения сливных рукавов бытовой техники.

Иногда возникают ситуации, когда к примеру, наружный трубопровод канализации использует одновременно для отвода ливневых и сточных канализационных вод. В этом случае для обеспечения проходимости используют канализационные трубы следующего после 110 мм типоразмера наружным диаметром в 160 мм.

Уклон канализационной трубы

Рис. 3 Уклон канализационной трубы

Уклон канализационной трубы – нормативы

Основным документом, регламентирующим правила прокладки канализационных труб для самотека, является СНиП 2.04.03-85, задающий минимальные параметры углов. В документе (п.2.41) указаны следующие диаметры трубопроводов и их минимальные уклоны:

  • 150 мм – уклон 0,008, с учетом местных условий и при наличии обоснований на отдельных участках допускается иметь наклон в 0,007 (7 мм на метр).
  • 200 мм – уклон 0,007, при специфических местных условиях и обосновании допустимо иметь минимальный наклон канализации на 1 метр в 0,005 (5 мм на метр).

Трубопровод от дождеприемных коробов должен отходить под уклоном 0,02 (20 мм на метр).

В другом нормативном документе СНиП 2.04.01-85, регламентирующем правила прокладки внутренней канализации указано, как рассчитать уклон канализации с помощью формул. Основными параметрами при проведении вычислений является скорость движения потока V (м/с) и степень наполнения трубопровода К.

При транспортировке сточных вод их скорость не должна быть меньше 0,7 м/с, а степень наполнения К ниже 0,3. Оптимальным значением К для трубопроводов из полимерных из стеклянных труб является показатель 0,5, для других материалов – 0,6.

Если произвести расчет уклона канализационной трубы по формулам в силу ряда причин не представляется возможным из-за малого объема сточных вод, уклон трубопроводов по СНиП 2.04.01-85 применяют следующих параметров:

  • 0,03 – для диаметров труб 40 или 50 мм;
  • 0,02 – для труб диаметром 85 и 100 мм.

Таким образом из приведенных правил следует, что:

  • уклон канализационной трубы 50 мм должен быть 30 мм на погонный метр (м. п.);
  • угол канализационной трубы в 110 мм должен составлять 20 мм на погонный метр (м. п.).

Максимальный уклон канализации для всех трубопроводов не должен превышать показатель в 0,15 (150 мм на м. п.), исключением могут служить лишь участки патрубков от сантехнических приборов длиной не более 1,5 м.

ПВХ, НПВХ трубы и фасонные детали для бытовой канализации

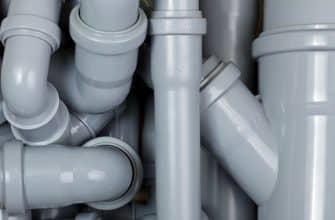

Рис. 4 ПВХ, НПВХ трубы и фасонные детали для бытовой канализации

Особенности монтажа наружной бытовой канализации

Если внутри индивидуального дома прокладку канализационных коммуникаций следует доверять опытным специалистам, то с наружной укладкой труб к септику или накопительной емкости по силам справиться многим неподготовленным пользователям. При проведении работ следует соблюдать правила, изложенные в нормативных документах, в первую очередь в СНиП 2.04.03-85, его некоторые пункты и иные рекомендации:

  • Для прокладки наружной канализации следует использовать специальные трубы из непластифицированного поливинилхлорида НПВХ рыжего цвета. Они обладают более высокой прочностью и термостойкостью, чем их серый аналог из ПВХ, предназначенный для внутренней укладки.
  • Как было сказано ранее, уклон канализационной трубы 110 мм должен составлять 20 мм на погонный метр. С учетом этого норматива рассчитывают расстояние от дома до септика или накопительной емкости, куда будут поступать канализационные стоки.
  • Знание нормативов уклонов может быть полезным на практике. К примеру, при входном патрубке типового септика на глубине в 600 мм от поверхности земли он может располагаться на расстоянии не более 15 м от дома, если для прокладки линии используется 110 труба с уклоном 20 мм и минимальной глубиной залегания 300 мм.
Читайте также:  Ножницы для полипропиленовых труб - конструкции, как пользоваться

Если вместо 110 трубы использовать 160 разновидность, то при минимальной глубине залегания магистрали в 300 мм септик можно отнести от дома на расстояние почти в 40 м, так как правильный уклон для 160 трубы – 8 мм на м. п.

Схема прокладки наружной канализации к септику

Рис. 5 Схема прокладки наружной канализации к септику

  • Для глубины закладки канализационного трубопровода не существует четкого нормативного параметра, определяющим является опыт пользования аналогичными коммуникациями в данной местности. Минимальная глубина закладки при отсутствии какой-либо дополнительный или определяющей информации для трубопроводов диаметром до 500 мм принимается равной 300 мм от поверхности наружной трубной оболочки (СНиП 2.04.03-85).
  • При монтаже трубопровод с расстоянием от верха земли менее 0,7 м должен быть защищен от промерзания и механического повреждения находящимися на поверхности транспортными средствами.
  • Во всех типах грунтов укладку трубопровода производят на выравненное и утрамбованное дно траншей, если местность скальная, используют почвенную подушку толщиной не менее 100 мм. Она может быть выполнена из песка, мелкогравийного грунта, ила, торфа или иметь искусственное происхождение.
  • Если магистраль имеет большую протяженность, устраивают смотровые колодцы в местах подсоединений боковых отводов или изменений направлений, диаметров труб. Для трубопроводов размером до 600 мм ширина и длина прямоугольного, а также диаметр круглого колодца принимаются равными 1 м.
  • Стандартная высота смотровых колодцев – 1,8 м, если она меньше 1,2 м, их ширину увеличивают на 300 мм. Горловины всех колодцев должны иметь диаметр не менее 700 мм.
  • Расстояние между колодцами при диаметрах труб до 150 мм на прямых участках трубопроводов должно быть не менее 35 м.

Монтаж канализационной трубы

Рис. 6 Этапы монтажа наружной канализации с бетонным септиком

При монтаже любых самотечных канализационных магистралей следует строго выдерживать необходимый уклон канализационной трубы – это обеспечит оптимальное функционирование системы с точки зрения производительности и профилактики засоров. Для бытовой канализации основными являются параметры уклонов для труб диаметром 110 мм – 20 мм на м. п. и для 50 мм – 30 мм на м. п., которые обязан соблюдать любой монтажник.
