Гладкие трубы для наружной канализации применяются для прокладки безнапорных сетей сточных вод систем самотечной канализации. В отличии от гофрированных двухслойных труб гладкие трубы обладают меньшей кольцевой жесткостью (SN4) и применяются там, где нет больших нагрузок на грунт, т.е. под пешеходными дорожками, в местах зеленой зоны.
Свою популярность и широкое применение пластиковые трубы для наружной канализации получили последние лет пятнадцать. Первые Гладкие трубы для наружной канализации завозились из-за границы, в основном из Европы. Но легкий вес труб и их объем сказываются на стоимости транспортировки. Поэтому многие ведущие производители стали перемещать производство канализационных труб на территорию Российской Федерации. Многие отечественные производители также начали производство современных труб у нас в стране. Выпуск канализационных труб в России благоприятно сказались на их стоимости и доступности.

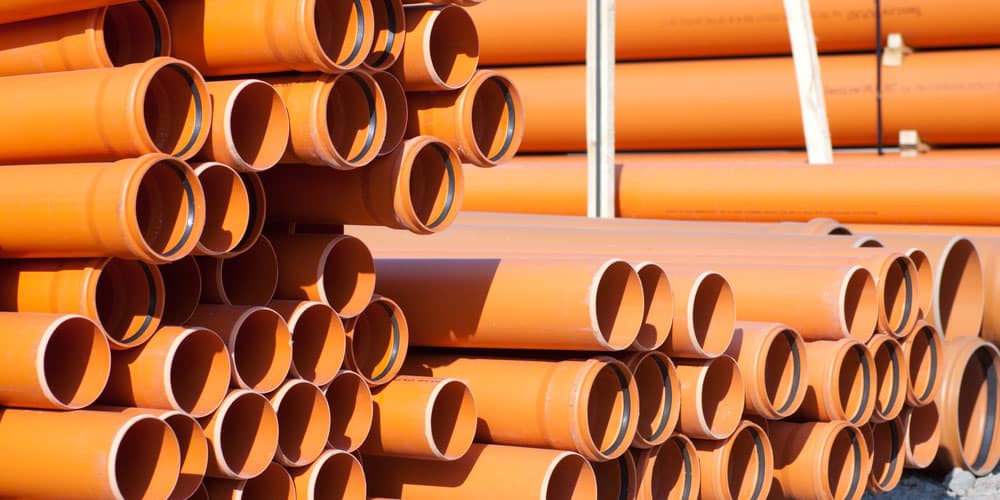

Гладкие трубы для наружной канализации в настоящее время используются намного чаще по сравнению с чугунными и асбестоцементными трубами. Для производства гладких канализационных труб применяется поливинилхлорид (ПВХ) и полипропилен. Внешне они мало чем отличаются, они имеют ярко оранжевый (кирпичный) цвет и раструбную конструкцию для соединения между собой и фитингами. В раструбах гладких канализационных труб имеются резиновые уплотнительные резинки, обеспечивающие их надежное соединение и увеличивает скорость монтажа в 5 – 6 раз в отличии от канализационных труб, выполненных из другого материала, например, чугуна.
Для изменения направления и разветвления трубопроводов для наружной канализации используют фасонные части. Они, как и трубы, имеют раструбную конструкцию и являются универсальными для всех видов труб, независимо из какого материала они изготовлены, из полипропилена или ПВХ.
Полипропиленовые трубы для наружной канализации
Полипропилен обладает высокими характеристиками, повышенной химической стойкостью, отсутствием коррозии и зарастания сечения, простотой транспортировки и хранения, имеют небольшой вес и гладкую поверхность. Из-за качеств материала полипропиленовые трубы для наружной канализации производятся в основном только 110 и 160 диаметра.
Если сравнивать полипропиленовые трубы с трубами из полиэтилена, то для полипропилена определён верхний предел допустимых рабочих температур +90 °С, что значительно превосходит допустимый предел температур на трубы ПЭ (+65 °С). По сравнению с трубами из ПВХ полипропиленовые трубы более ударопрочные (особенно при низких температурах), что очень важно в условиях нашего климата при транспортировке, хранении и монтаже.
Канализационные трубы из ПВХ
Гладкие трубы для наружной канализации из ПВХ встречаются чаще, чем из полипропилена, так как ПВХ идеально подходит для канализационных систем. Они производятся от 110 до 500-го диаметра. Трубы ПВХ стойки к воздействию кислотной среды. Максимальная температура стоков составляет 60ºС. В течении коротких периодов времени (до 2-х минут) допускается подача в трубы сточной воды с температурой до 85ºС, при условии, что расход не превышает 30 л/мин.
Многие производителя изготавливают ПВХ трубы многослойными. В таких трубах средний слой делают вспененным, благодаря чему, снижается вес изделия, что опять же более благоприятно при работе с большими диаметрами труб.
Основные достоинства ПВХ труб заключается в том, что они обладают:
- высокой прочностью;
- устойчивостью против коррозии;
- высокой сопротивляемостью к износу;
- сопротивлению к зарастанию стенок;
- совершенными гидравлическими свойствами.
- простотой транспортировки и хранения.
В зависимости от жесткости гладкие трубы для наружной канализации из ПВХ делятся на 2 класса: класс N (4 кН/м²) и класс S (8 кН/м²). Класс жесткости имеет большое значение для начальной деформации при укладке в условиях, когда нельзя обеспечить поддержку с боковой стороны.
Существует три основных типа гладких труб для наружной канализации:
- Трубы легкого типа (SN-2);
- Трубы среднего типа (SN-4);
- Трубы тяжелого типа (SN-8).
Трубы SN-2 применяются на местности без транспортных нагрузок, например, тротуары, зеленая зона. С помощью этого типа труб очень удобно отводить канализационные и сточные воды с прилегающей к коттеджу территории.
Гладкие трубы для наружной канализации SN-4 применяются там, где есть слабое транспортное движение.
Трубы SN-8 предназначены для местности с большим транспортным движением и для промышленных районов.
Конечно же, для выбора типа трубы решающее значение имеют расчеты на прочность.
Номенклатура труб ПВХ для наружной канализации:
Наружный диаметр трубы d (мм) |
Типы труб |
|||||
легкий, SN-2 |
средний, SN-4 |
тяжелый, SN-8 |
||||
толщина стенки (мм) |
вес 1 пог. м (кг) |
толщина стенки (мм) |
вес 1 пог.м (кг) |
толщина стенки (мм) |
вес 1 пог.м (кг) |
|
110 |
– |
– |
3,2 |
1,64 |
3,2 |
1,64 |
160 |
3,2 |
2,41 |
4,0 |
2,89 |
4,7 |
3,50 |
200 |
3,9 |
3,78 |
4,9 |
4,52 |
5,9 |
5,48 |
250 |
4,9 |
5,81 |
6,2 |
7,04 |
7,3 |
8,52 |
315 |
6,2 |
9,22 |
7,7 |
11,11 |
9,2 |
13,50 |
400 |
7,9 |
15,00 |
9,8 |
17,90 |
11,7 |
21,80 |
500 |
9,8 |
22,20 |
12,3 |
27,75 |
14,6 |
34,68 |
Условия подбора диаметров канализационных труб
При расчёте канализационных систем, как оптимальные принимаются следующие условия: скорость движения сточной жидкости должна быть не менее 0,7 м/с, а наполнение трубопроводов – не менее 0,3.
В целом же, соотношение скорости движения жидкости V м/с и наполнения H/Db (отношение высоты уровня жидкости в трубе к её внутреннему диаметру) для пластмассовых труб принимается таким, чтобы выполнилось условие H/Dв >0,5.
Наибольший уклон пластмассовых трубопроводов не должен превышать 15%.
Диаметр канализационных труб можно также определить по номограмме:
Транспортировка и хранение труб для наружной канализации
Транспортирование, погрузка и разгрузка труб и фасонных деталей как из полипропилена, так и ПВХ, должна производиться при температуре не ниже минус 10 °С. Транспортировка при более низких температурах допускается только при использовании специальных устройств, обеспечивающих фиксацию труб, а также соблюдения особых мер предосторожности при погрузке и выгрузке.
Гладкие трубы для наружной канализации из полипропилена следует оберегать от ударов и механических нагрузок, а их поверхность – от нанесения царапин. При перевозке трубы необходимо укладывать на ровную поверхность транспортных средств, предохраняя от острых металлических углов и рёбер платформы.
Гладкие трубы для наружной канализации можно хранить в неотапливаемых складских помещениях в условиях, исключающих вероятность их механических повреждений, и не ближе одного метра от отопительных приборов. Они должны быть защищены от воздействия прямых солнечных лучей и атмосферных осадков.
