Однотрубная система водяного отопления частного дома

Однотрубная система водяного отопления – оптимальное решение для частного дома, которое проще всего реализовать. Чтобы обеспечить эффективный обогрев, необходимо точно рассчитать мощность всех элементов, создать правильный проект и провести качественный монтаж. Разобраться в особенностях несложно, поэтому лучше потратить несколько минут, чтобы не допустить ошибок.

Принцип работы водяного отопления

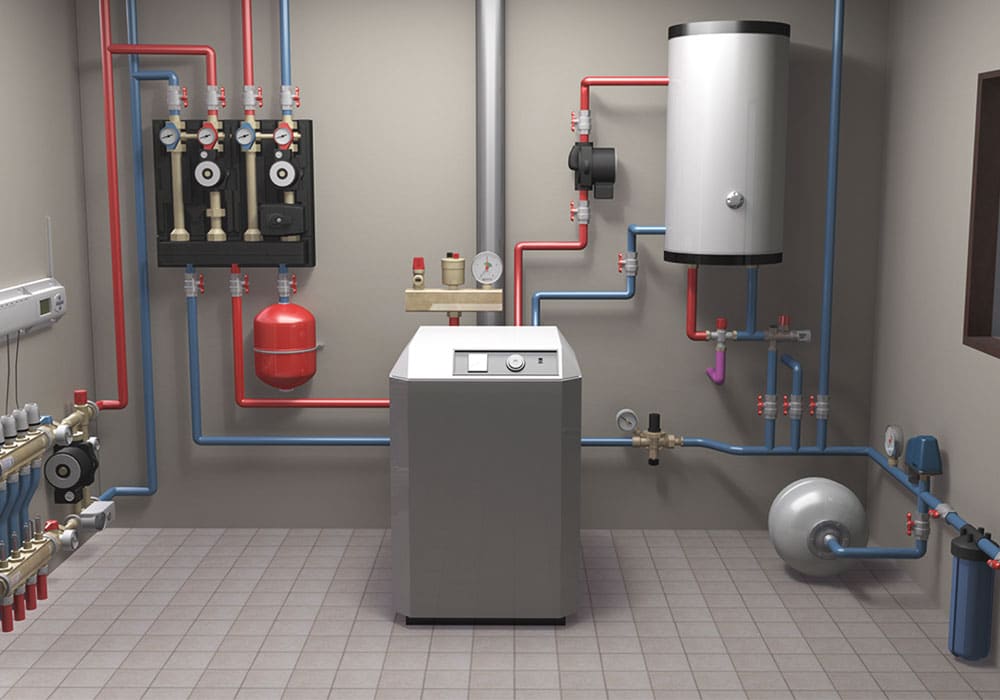

Однотрубная система водяного отопления частного дома

В первую очередь необходимо изучить принцип действия систем отопления, использующих в качестве теплоносителя воду. Тут все достаточно просто:

  1. Тепло передается за счет нагретого теплоносителя. Он греет стенки отопительных приборов и тем самым обеспечивает обогрев помещений.
  2. Основными элементами являются радиаторы, которые могут иметь разный размер и конфигурацию в зависимости от требуемой тепловой мощности.
  3. Нагрев производит котел, которы может работать на газе, твердом или жидком топливе, а также использовать в качестве энергии электричество. Есть и комбинированные модели, которые могут работать на разных видах топлива.
  4. Расширительный бачок нужен для компенсации объема воды. Она всегда расширяется при нагревании.
  5. Циркуляционный насос обеспечивает постоянное движение теплоносителя по системе, тем самым повышая общую эффективность обогрева.
  6. Различные регулирующие устройства могут изменять как температуру теплоносителя, так и объем его подачи в контур или к отдельным радиаторам отопления.
  7. Запорная арматура позволяет перекрывать или добавлять жидкость, если в системе слишком мало теплоносителя. Также подобные элементы устанавливаются на случай аварийного перекрытия циркуляции воды.

Важно!

По такому же принципу работает и водяное охлаждение, причем неважно, одна или две трубы использованы при разводке.

Плюсы и минусы однотрубной системы водяного отопления

Однотрубная система водяного отопления частного дома

Эта разновидность имеет немало преимуществ, благодаря которым она стала популярной не только в частном, но и в многоэтажном строительстве. Основный достоинства таковы:

  1. Процесс монтажа однотрубной конструкции намного проще. За счет этого работа ускоряется.
  2. Затраты материалов меньше – вместо двух труб используется одна.
  3. Однотрубную систему намного проще скрыть в стене или полу, для нее нужна штроба минимального размера. Нередко используются варианты с плинтусными конвекторами, когда все еще проще.
  4. Вариант со стояками для многоэтажного строения проще делать, так как не нужно проходить перекрытия двумя трубами. Есть ограничения по давлению при большой этажности. В этом случае делают системы с термосифонными отопительными приборами – радиаторами, которые передают тепло за счет паров спирта.
  5. Для регулировки температуры в помещениях достаточно установить термостатические краны на каждом радиаторе.
  6. Подключить теплый пол можно напрямую без каких-либо доработок конструкции.

Есть у однотрубного варианта и свои недостатки:

  1. Главной проблемой является постепенное остывание теплоносителя по мере движения от первого радиатора к последнему. Ее решают за счет увеличения числа секций в радиаторах, но при большом количестве элементов это сделать сложно. Оптимальное количество батарей в одном контуре – не больше 6.
  2. Гидравлическая нестабильность. При перекрытии первого радиатора остальные будут нагреваться гораздо сильнее, чем обычно.
  3. Чтобы теплоноситель проходил в батареях нормально, нужно использовать ответвления с увеличенным проходным сечением.
  4. Из-за необходимости добавления дополнительных секций стоимость проекта возрастает.
  5. Очень важно правильно рассчитать схему и определить количество ребер радиатора в каждой комнате.
  6. В системах с самотеком приходится использовать трубы большого диаметра, которые идут с небольшим уклоном, что усложняет работы по штроблению.
Читайте также:  Почему растет давление в системе отопления, основные причины

Важно!

Лучше всего после составления проекта проконсультироваться со специалистом, чтобы исключить любые ошибки и неточности.

Схемы разводки однотрубной системы водяного отопления

Стоит разобрать основные особенности схем, чтобы при выборе понимать отличия каждого из вариантов и определить оптимальный. По типу циркуляции выделяют две разновидности:

  1. Системы с естественной циркуляцией повсеместно использовались еще пару десятилетий назад. В них теплоноситель двигался за счет естественных процессов гравитации и нагрева воды, которая выталкивает холодную жидкость и тем самым движется по трубам. Для нормального функционирования требовалось использование труб большого диаметра и установку их под небольшим уклоном. На чердаке располагалась емкость, которая компенсировала расширение воды и служила для контроля ее уровня.
  2. Варианты с принудительной циркуляцией на порядок удобнее и эффективнее, так как жидкость всегда движется по системе с определенной скоростью, что обеспечивает более равномерный и стабильный обогрев. Тут можно использовать трубы небольшого диаметра, а сама система может быть на порядок сложнее и разветвленнее. Также есть возможность подключения контура теплого пола – самотеком его обогреть невозможно.

Схемы разводки однотрубной системы водяного отопления

По расположению расширительного бачка выделяют открытые и закрытые системы:

  1. Открытая предполагает наличие расширительного бачка в верней точке, чаще всего на чердаке или под потолком. Испарения из него уходят естественным путем, но может быть труба сброса в канализацию при перегревах. Это простое, но неудобное решение, так как вода постоянно испаряется и ее надо доливать.
  2. В закрытой расширительный бачок расположен в системе или внутри котла. Обычно он небольшой. Этого хватает для компенсации температурного расширения жидкости. Трубы могут иметь небольшой диаметр, что упрощает монтаж, а подпитка при понижении уровня, как и сброс излишнего давления, производятся автоматически.

Два основных вида схем по типу разводки:

  1. Нижняя – в этом случае трубы идут вдоль пола или даже залиты в стяжку. Применяется чаще всего в частных домах, так как обеспечивает привлекательный внешний вид – коммуникации практически незаметны.
  2. Вариант с верхней разводкой предусматривает прокладку труб выше уровня радиаторов, причем высота может быть разной. При этом данная схема применяется чаще всего на предприятиях и в офисах, где трубы не скрывают, а за счет такого расположения риск их повреждения намного меньше.

По особенностям конструкции выделяют вертикальную и горизонтальную схему. Они имеют много различий:

  1. Вертикальный вариант используется в многоэтажных строениях, так как в них невозможно по-другому организовать обогрев. Вода подается по стояку на верхний уровень, откуда распределяется по разным контурам, проходя через радиаторы сверху вниз. В народе эта разновидность получила название «ленинградка» и применялась в многоэтажных жилых домах. Для увеличения эффективности сейчас применяют варианты с принудительной циркуляцией и замыкающими участками. Их отличие в том, что часть воды проходит мимо нагревательного прибора через перемычку, что снижает разницу в температуре между элементами в начале и в конце цепи.
  2. Горизонтальная схема используется в одноэтажных строениях, где источники обогрева подключены последовательно. Это самое популярное в частном секторе решение, которое несложно реализовать в строениях небольшого и среднего размера.

Кстати!

Лучше всего заранее определить конфигурацию отопительной системы, чтобы сделать отверстия в нужных местах и подготовить штробы для прокладки труб.

Как выбрать однотрубную систему водяного отопления для частного дома

Однотрубная система водяного отопления частного дома

В настоящее время оптимальным вариантом является однотрубная система с принудительной циркуляцией теплоносителя. Она на порядок эффективнее и не требует использования труб большого диаметра, что снижает себестоимость материалов. Что касается конкретного решения, оптимальной будет одна из двух разновидностей:

  1. Для одноэтажного дома используют горизонтальную прокладку труб с постепенным добавлением секций радиаторов по мере удаления от котла. Можно устанавливать до 6 радиаторов отопления на один контур с сохранением эффективности. Для ее увеличения и обогрева больших помещений можно использовать схему с двумя и более контурами. В этом случае теплоноситель будет подаваться по разным направлениям, за счет чего тепло будет распределяться равномернее.
  2. Строения с двумя и более этажами требуют устройства вертикальной системы. В этом случае вода подается по стояку наверх и, распределяясь по радиаторам, опускается вниз, после чего по обратке возвращается в котел. Это достаточно эффективное решение, которое хорошо передает тепло за счет принудительной циркуляции.

Важно!

Если система сложная или отапливаемая площадь большая, лучше привлечь к проектированию профессионалов, так как в этом случае провести правильные расчеты без соответствующего опыта трудно.

Особенности установки однотрубной системы

Следует разобрать последовательность работ, которые проводят при монтаже отопления. Она практически всегда неизменна:

Читайте также:  Что из себя представляет антифриз для системы отопления загородного дома

  1. Вникнуть в схему и определить местоположение каждого из элементов. Чем подробнее проект – тем лучше, так как можно точно рассчитать количество необходимых материалов.
  2. Лучше всего вначале установить котел, так как это основной элемент. Он может быть любого типа, особенности монтажа зависят от конструкции. Стоит помнить о том, что при использовании газового оборудования подключать его к газопроводу и запускать в эксплуатацию могут только специалисты из снабжающей организации.
  3. Если требуется, за котлом ставится блок безопасности, в который обычно входит предохранительный клапан, автоматический воздухоотвод и манометр.
  4. Для защиты системы от грязи обязательно установить фильтр, тут могут быть разные решения. Если в котле нет встроенного циркуляционного насоса, то необходимо установить и этот узел.
  5. Расширительный бачок, если он необходим, следует располагать перед насосом. Объем определить несложно — он должен составлять 10% от общей вместимости системы.
  6. Для автоматической подпитки системы ее надо присоединить к холодному водоснабжению. Это делают через специальный клапан, который будет открываться при падении давления ниже определенной отметки.
  7. Разметить расположение труб и радиаторов, чтобы иметь перед глазами ориентиры. В первую очередь сверлят отверстия в стенах и перегородках, если это необходимо. Также можно установить крепления, которые будут использоваться.
  8. При укладке труб в стены предварительно вырезаются штробы нужного размера. Процесс несложный, но отнимает много времени.
  9. Трубы чаще всего нужно соединять с помощью паяльного аппарата. Работа простая, главное – соблюдать рекомендации по сварке и точно выдерживать временные диапазоны для равномерного нагрева.
  10. Монтаж радиаторов проводится в последнюю очередь. Все зависит от конструкции и особенностей подведения труб. Это достаточно просто, главное – надежно закрепить батареи на стене, чтобы обеспечить их неподвижность.
  11. После сборки обязательно заполнить систему водой и проверить ее на протечки. Только потом можно заделывать штробы.

Кстати!

Если уложить трубы с небольшим уклоном (5 мм на погонный метр), то отопления будут работать даже тогда, когда циркуляционный насос выйдет из строя.

Однотрубные системы хорошо подходят для частного сектора, так как имеют несложную конструкцию и обеспечивают хороший обогрев. Главное – правильно спроектировать отопление и провести работы качественно.
