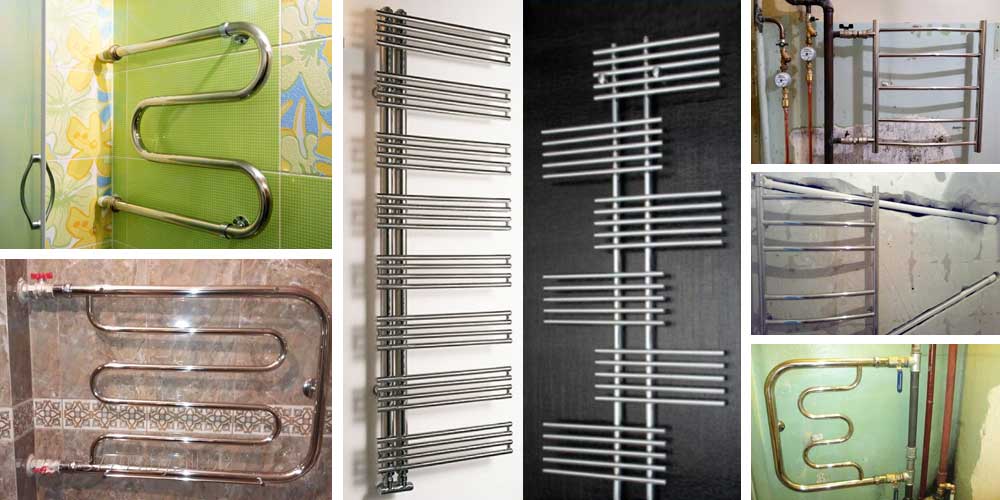

Установка полотенцесушителя со всеми фитингами – виды сушилок, варианты монтажа


Невозможно представить ванную комнату в квартире или загородном доме без сушилки, выполняющей функции обогрева помещения и просушки белья, полотенец и самой ванной комнаты. Чтобы прибор мог эффективно работать длительный срок без протечек, монтажнику необходимо знать, как правильно проводится установка полотенцесушителя пошагово со всеми фитингами.

Ввиду многообразия конструкций настенных сушилок для ванной, различного пространственного размещения и нескольких способов их подключения, для проведения монтажных работ требуется определенные знания и сантехнические навыки. Также следует ответственно подходить к выбору полотенцесушителей, крепежной и запорной арматуры, герметизирующих материалов.

Полотенцесушители змеевики в ванных комнатах.

Рис. 1 Сушилки-змеевики

Разновидности полотенцесушителей


В торговой сети реализуют широкий ряд сушилок для ванных комнат (их стандартный диаметр 32 мм), которые можно классифицировать по следующим группам:

По способу нагревания рабочей поверхности:

Водяные. Самый распространенный тип полотенцесушителей, устанавливаемых во все квартиры многоэтажных домов. Обычно подключаются к отдельному стояку горячего водоснабжения, проходящему через все этажи.

Змеевик можно установить в разрыв трубопровода последовательно или параллельно ему через байпас и отсечные шаровые краны. В индивидуальных домах сушилку подключают к общему вертикальному стояку с горячей водой.

Электрические. Это полностью автономные приборы в форме змеевика или лесенки, внутри которых расположен трубчатый электрический нагреватель (ТЭН) и залито масло.

Обогреватель можно крепить на стену в любом месте (ванная, кухня, лоджия), некоторые модели имеют напольное исполнение. Для подогрева теплоносителя прибор потребляет в среднем 60 ватт электроэнергии. Важное преимущество электросушилок – возможность регулировки температуры нагрева выведенным наружу термостатом.

Комбинированные. Не столь часто встречающаяся в торговой сети разновидность полотенцесушителей. Прибор имеет два отдельных не связанных между собой контура. Один из них соединяют с водопроводом горячего водоснабжения, а второй, с масляным теплоносителем, подключают к электрической сети.

Комбинированные приборы удобны тем, что их эффективно подключать в контур отопления. При работе отопительной системы помещение будет обогревать горячая вода, проходящая по змеевику, а при отключении отопления – масляный радиатор с запиткой от электрической сети.

Электрические полотенцесушители - виды и конструкции.

Рис. 2 Электрические сушилки

По материалу изготовления различают следующие типы:

Стальные. Это бюджетные виды, для производства которых используется оцинкованная с двух сторон металлическая труба. Обычно сушилки данного типа выпускают простой U-образной или М-образной форм.

Змеевик имеет серый не слишком эстетичный внешний вид, но его всегда можно покрасить в подходящий пользователю цвет.

Из нержавейки. Из нержавеющей стали изготавливают подавляющее количество сушилок для ванн. Для придания ей блестящего эстетичного внешнего вида поверхность обычно хромируют.

Нержавеющая сталь выдерживает температуры до 450 °С, обладает высокими коррозионной стойкостью и прочностью, длительным сроком службы. К недостаткам можно отнести намного меньшую теплопроводность, чем у цветных металлов, а также подверженность коррозии при использовании в производстве низкокачественных дешевых сплавов.

Из латуни. Латунь с хромированным, серебристым, золотым или иным напылением используется в производстве дорогих марок полотенцесушителей. Ее главные преимущества – отличная теплопроводность, превосходящая обычную сталь в четыре раза, а также высокая коррозионная стойкость.

Бронза, медь. Сушилки из данных материалов практически не встречаются на рынке, их в основном используют для изготовления эксклюзивных моделей. Бронзовые и медные змеевики обладают наилучшей из всех металлов теплопроводностью и выгодно подчеркивают дизайнерские стили интерьеров ретро, классик, итальянский.

Комбинированные полотенцесушители - виды и конструкции.

Рис. 3 Комбинированные электроводяные сушилки

В зависимости от конструктивного исполнения обогревательного трубопровода сушилки выполняют в виде:

Змеевиков. Это полотенцесушители S-образной однозвенной и многозвенной, U-образной и M-образной форм. Изделия простых форм имеют довольно низкую теплоотдачу и характерны для бюджетных моделей. Все эти приборы рассчитаны на боковое подсоединение к водопроводному стояку.

Комбинированного типа. Это модели более сложной формы, объединяющие в себе, к примеру, U-образный и M-образный, U и C-образный контуры. Многие разновидности комбинированных изделий включают в себя змеевики более сложной конструкции.

Лесенки. Сушилка-лесенка представляет собой две вертикальные трубы большого диаметра с рядом горизонтальных перемычек меньшего размера. Количество фрагментов в полотенцесушителе-лесенке может быть сколь угодно большим, в некоторых вариантах вместо прямых горизонтальных перемычек используют изогнутые S и U-образные.

Большинство полотенцесушителей-лесенок оснащают воздухоотводчиком и заглушкой в верхней части, которые можно менять местами.

К недостаткам лесенок относят возможность скопления грязевых отложений в нижней части вертикально расположенных труб. Для борьбы с этим явлением некоторые сушилки оснащают отвинчивающимися снизу заглушками.

Помимо наиболее распространенных вышеперечисленных вариантов сушилок, в торговой сети можно встретить более сложные и оригинальные с точки зрения дизайна модели различных форм и цветов.

Также некоторые эксклюзивные приборы имеют поворотные стойки, подсоединяемые к основной конструкции при помощи сальниковых герметизирующих узлов.

Дизайнерские полотенцесушители и сложной формы.

Рис. 4 Сушилки сложной формы

Варианты врезки полотенцесушителей в стояк

Любой полотенцесушитель – это обычный одноконтурный или многоконтурный трубопровод сложной формы, выполняющий функции, аналогичные радиаторному теплообменнику. Так же, как и в радиаторах, приборы сложного конструктивного исполнения оснащают воздухоотводчиком для устранения мешающих протеканию воды воздушных пробок.

Существует следующие два основных способа подключения полотенцесушителей к стояку горячей воды:

Последовательное. Данный вид подсоединения изначально используют в многоквартирных домах. В разрез стояка, расположенного в ванной комнате и проходящего через все этажи, подключают змеевик, расположенный в каждой квартире.

При этом непрерывность водного потока обеспечивается отсутствием любой запорной арматуры в линии.

Для снижения гидропотерь устанавливают змеевики простой U и М-образной формы с размером в окружности, соответствующим диаметру трубопровода. Полотенцесушители подключают сбоку, вода проходит через них, втекая в нижний патрубок и вытекая из верхнего.

К недостаткам последовательного подключения относят невозможность использования в линии сушилок сложной формы – из-за их высоких гидравлического сопротивления и теплоотдачи вода в приборы верхних этажей может поступать слишком низкой температуры.

Также для ремонта и обслуживания змеевика на любом этаже придется отключать водоподачу на всем стояке и сливать из него воду.

Варианты последовательного подключения змеевиков в стояк.

Рис. 5 Варианты последовательного подключения змеевиков в стояк

Статья по теме:

Как подключить полотенцесушитель к системе отопленияКак подключить полотенцесушитель к системе отопления, водоснабжения. Возможно будет интересно почитать статью на нашем сайте в которой более подробно рассказывается, как подключить полотенцесушитель именно к системе отопления.

Параллельное с байпасом. Более универсальный способ подсоединения сушилок – параллельное подключение к трубопроводу. При этом участок между входным и выходным патрубком играет роль байпасной перемычки, обеспечивающей непрерывную водоподачу по всей магистрали.

Для подсоединения сушилки вырезают участок определенной длины, устанавливают с двух сторон обрезанного трубопровода тройники. К боковым отводам тройников-разветвителей подключают сушилку, а между ними помещают байпасную перемычку из отрезка обрезанной трубы или другой меньшего диаметра.

При таком варианте подсоединения на входной и выходной патрубок змеевика помещают отсечные шаровые краны. Это позволяет снимать полотенцесушитель для ремонта, обслуживания или замены.

При байпасном подключении запрещено использовать любой вид запорной арматуры в самой перемычке.

Стоит отметить, что полотенцесушитель не должен располагаться на слишком большом расстоянии от стояка, рекомендуемое отдаление – не более 2 м. В длинном трубопроводе высокие гидропотери будут препятствовать прохождению больших объемов воды по обогревателю и соответственно упадет его теплоотдача.

В некоторых случаях, а именно при больших расстояниях от стояка и сложной форме полотенцесушителя, имеет смысл направить в него больший водный поток, чем через байпасную перемычку. Этого достигают снижением проходного сечения байпаса, используя трубу меньшего диаметра или устанавливая в него запрещенный к монтажу регулировочный вентиль.

Еще один эффективный вариант направить в удаленный от стояка полотенцесушитель значительный водный поток – использование смещенного байпаса, расположенного как можно ближе к входным патрубкам змеевика.

Читайте также:  Какая бывает теплоизоляция для труб отопления - виды материалов и монтаж

Варианты параллельного бокового подключения полотенцесушителей.

Рис. 6 Варианты параллельного бокового подключения сушилок

Схемы подсоединения полотенцесушителей

Решая задачу, как подключить полотенцесушитель, используют следующие методы его подсоединения к стояку горячего водоснабжения:

Боковое. Данным методом в разрыв или к трубопроводу с горячей водой подсоединяют все модели змеевиков U-образной и М-образной форм вне зависимости от направления подачи, а также комбинированные разновидности.

Нередко сбоку подключают полотенцесушители-лесенки, используя байпасную перемычку и два запорных шаровых крана перед входным и выходным патрубками.

Стоит отметить, что боковая схема подключения обеспечивает неплохую теплоотдачу во всех видах сушилок и не требует обязательной установки воздухоотводчика.

К малозначительным недостаткам бокового подключения следует отнести значительное расстояние между запорными шаровыми кранами, примерно равное высоте сушилки. Это вызывает некоторые неудобства (требуется отдельный лючок для каждого крана), если производятся скрытый монтаж запорной арматуры.

В принципе водоподающие трубы можно приблизить друг к другу вместе с запорными шаровыми кранами. Однако в этом случае обязательно понадобится воздухоотводчик в противоположном от входного верхнего патрубка углу для стравливания воздуха, и нет гарантии корректной работы теплообменника. К тому же часть воздушного объема все равно может оставаться в коротких вертикальных отрезках труб выше самой верхней горизонтальной планки.

Диагональное подключение полотенцесушителей.

Рис. 7 Варианты диагонального подключения

Диагональное. Данный вид подключения нередко используется в полотенцесушителях типа лесенка и более сложных форм.

По эффективности оно мало чем отличается от бокового, единственным преимуществом является более надежный запуск сушилки и гарантированно полный нагрев всего трубопровода.

Нижнее. Это один из наиболее часто используемых вариантов при подсоединении сушилок-лесенок. Обычно врезку в трубопровод осуществляют ниже входных патрубков полотенцесушителя, направляя трубы под некоторым углом.

Направление воды в стояке при нижнем подключении не играет важной роли, для спуска воздуха сверху одной из вертикальных труб помещают воздухоотводчик.

Нижнее подключение полотенцесушителей.

Рис. 8 Примеры нижнего подключения сушилок-лесенок

Особенности монтажа сушилок, применяемые трубы и фитинги

Стоит отметить, что в современных новостройках и индивидуальных домах при прокладке магистралей подачи горячей и холодной воды повсеместно используют полимерные трубопроводы. Среди нескольких видов (сшитый и термостойкий полиэтилен, клеевой поливинилхлорид) лидером по использованию являются трубы из полипропилена (ПП). Именно их чаще других используют для прокладки трубопроводных линий к полотенцесушителям.

Если стояк горячего водоснабжения (ГВС) выполнен из стали, для подключения сушилки к нему приваривают металлические отводы с наружной или внутренней резьбой.

Существуют следующие три основных метода установки и соответствующее им конструктивное исполнение популярных полотенцесушителей лесенка:

Наружное боковое подключение. Для его реализации в одной из вертикальных труб сушилки делают два боковых отвода в сторону как можно ближе к трубным торцам.

Подсоединительные патрубки располагаются в одной плоскости со змеевиком и обычно имеют наружную резьбу разных диаметров (3/4, 1, 1 1/4, 1 1/2 дюйма).

К недостаткам наружной боковой схемы подключения относят низкий эстетичный вид соединения – нередко все фитинги, а также запорные шаровые краны находятся на виду.

В принципе можно организовать и скрытое подключение с отходящими в сторону боковыми фитингами к спрятанным в стену трубам. Но для этого придется использовать угловые фасонные элементы, соединяющие отводы змеевика с водорозетками.

Конструкция полотенцесушителя с боковыми отводами и фитинги для подключения к трубопроводу ГВС.


Рис. 9 Конструкции сушилок с боковыми отводами и фитинги для их подключения к трубопроводу ГВС

Прямое в стену. При такой конструкции полотенцесушителя подсоединительные резьбовые патрубки располагают сзади решетки перпендикулярно ее плоскости. Обычно они отходят сбоку или снизу, реже встречаются варианты для диагонального подключения. Для подсоединения сушки используют прямые переходные муфты (футорки), удлинители в виде бочонков с двусторонней резьбой, разъемные соединения типа американка.

Основное преимущество данной конструкции – минимальное количество стыковых соединений при монтаже сушилки благодаря использованию прямолинейных типов арматуры.

Угловое в стену (универсальное). Это одна из наиболее распространенных конструкций полотенцесушителей-лесенок.

Для ее реализации на четырех торцах двух вертикальных труб нарезают внутреннюю (или наружную на двух нижних) резьбу. Обычно в два верхних резьбовых патрубка вкручивают кран Маевского для спуска воздуха с удобной стороны и заглушку. Два нижних патрубка с наружной (внутренней) резьбой при помощи угловых переходных фитингов подключают к трубопроводу горячего водоснабжения.


Универсальное конструктивное исполнение сушки позволяет помимо нижнего, легко реализовать ее боковое и диагональное подключение, если переставить заглушки и направить подачу воды к другим патрубкам.

Также в некоторых конструкциях сушилок с нижней подводкой вместо угловых подсоединительных устанавливают тройниковые переходные фитинги с кран-буксами (запорно-регулирующими вентилями). С их помощью можно отключать полотенцесушитель-лесенку от водопроводной магистрали, а также проводить работы по ее запуску при отсутствии нагрева.

Фитинги для нижнего монтажа полотенцесушителя-лесенки.

Рис. 10 Комплектация, фитинги и нижний монтаж полотенцесушителя-лесенки

Статья по теме:

Подключение биметаллических радиаторов отопленияПодключение биметаллических радиаторов отопления – инструкция от “А” до “Я”. На нашем сайте есть отдельная статья про биметаллические радиаторы и их подключение к системе отопления дома или квартиры, возможно будет интересно ознакомиться перед тем, как делать подключение радиатора отопления к полипропиленовым трубам.

Способы врезки в стояк

Перед тем, как произвести подключение полотенцесушителя к системе горячего водоснабжения, проводят ряд подготовительных работ. Для врезания в вертикально расположенной металлический стояк горячего водоснабжения используют следующие методы:

Сварка. Часто в стояке вырезают фрагмент трубы, сверху и снизу приваривают тройники с резьбовыми отводами и байпасной перемычкой. При необходимости байпас делают с заужением на один типоразмер меньше основного диаметра стояка.

Далее к боковым резьбовым отводам прикручивают запорные краны, от которых прокладывают к сушилке трубопровод из полипропилена.

Резьбовые соединения. При данном способе вырезают из стояка трубный участок и нарезают при помощи клуппа поверхностную резьбу на концах обрезанных труб.

Далее непосредственно к резьбе или через переходные муфты прикручивают металлические отводы-тройники, к которым в свою очередь подсоединяют байпасную перемычку с двусторонней резьбой и шаровые краны.

После запорной арматуры помешают фитинги с переходом металл – пластик, к которым затем припаивают полипропиленовый трубопровод.

Преимущество данного метода – возможность проведения работ без квалифицированного сварщика и сварочного аппарата. Правда взамен этого понадобятся клупп для нарезки резьбы и услуги сантехника с паяльником и опытом работы с полипропиленом.

К тому же данный метод врезки довольно трудоемок и не отличается высокой надежностью из-за большого числа резьбовых соединений. В итоге резьбу на обрезанном стояке и металлические резьбовые тройники используют довольно редко.

Переход на полипропилен. Иногда после вырезания трубного участка и нарезки резьбы на торцы верхней и нижней труб, к ним прикручивают байпасную перемычку из пластика (полипропилена) с заранее впаянными боковыми резьбовыми отводами под металл. К их резьбе в свою очередь подсоединяют шаровые краны и полипропиленовый трубопровод.

Данную технологию используют чуть чаще, чем вышеописанный способ, но и ее реализация сопряжена с определенными трудностями при нарезке резьбы на трубах и установке в их разрез байпасной перемычки с тройниками.

Установка полотенцесушителя пошагово со всеми фитингами в стояк при помощи приварки резьбовых переходников.

Рис. 11 Примеры врезки сушилок в стояк при помощи приварки резьбовых переходников

Хомуты. Самый простой метод произвести соединение полотенцесушителя с трубой – использовать накладные седелки или хомуты с резьбовым отводом.

При их установке в трубе стояка сверлят по отверстию, на которые накладывают хомуты с герметизирующей прокладкой и фиксируют их, зажимая болтами с гайками.

Невзирая на скорость и простоту данного способа, он имеет и ряд существенных недостатков. Крепление хомутов на болты с гайками является не слишком надежным и при эксплуатации не исключено их самоотвинчивание. Но главный недостаток, делающий данную схему подключения практически непригодной к использованию заключается в слишком малом диаметре просверленного в трубе отверстия. В результате объем воды, поступающей на змеевик, может оказаться недостаточен для его полноценного прогревания.

Подключения к трубопроводу при помощи хомутов и муфт-тройников Жебо.

Рис. 12 Примеры подключения к трубопроводу при помощи хомутов и муфт-тройников Жебо

Читайте также:  Автономная канализация - устройство и варианты обустройства

Компрессионные фитинги. В торговой сети реализуют муфты-тройники Жебо, при помощи которых можно соединять металлические трубы и делать на них отводы.

При проведении работ сверху и снизу обрезанного стояка помещают два тройника с боковым отводом, между которыми располагают байпас. Фиксацию байпаса, как и само подсоединение муфты Гебо к тройнику, осуществляют компрессионным методом, вращая зажимную гайку с внутренним резиновым кольцевым уплотнителем.

Затем к боковым резьбовым отводам подключают отсечные шаровые краны и через переходник металл-пластик полипропиленовый трубопровод.

Стоит отметить, что врезаться в стояк при помощи муфт Гебо можно самостоятельно с минимальными потерями времени и не затрачивая при этом слишком больших усилий. Однако большинство профессиональных сантехников не используют данную технологию, предпочитая более надежные и проверенные временем варианты со сваркой и резьбой.

Установка полотенцесушителя пошагово со всеми фитингами

Полотенцесушители подключают двумя способами – непосредственно к стояку через трубопровод, переходные фитинги или помещенные в стену водорозетки. Последние прокладывают в стеновых штробах, если проводится скрытая прокладка трубопровода.

Для устройства водорозеток обычно используют угловые переходники с полипропилена на металл, оснащенные внутренней резьбой.

Установка полотенцесушителя к полипропиленовому трубопроводу.

Рис. 13 Варианты врезки сушилок в трубопровод при помощи отрезков полипропиленовых труб и фитингов

Монтаж полотенцесушителей с боковыми отводами

Если сушилку подключают к стояку параллельно, от него через тройники делают два резьбовых отвода с наружной резьбой, при этом стандартное межосевое расстояние змеевика принимают равным 500 или 600 мм.

Далее монтаж сушилки проводят в следующем порядке:

  • На резьбовые отводы накручивают шаровые краны, обычно имеющие с одной стороны внутреннюю, а другой – наружную резьбу под соединение типа американка, ответная часть которой также входит в комплект арматуры.
  • От шарового крана прокладывают полипропиленовый трубопровод, оснащенный с двух сторон переходными фитингами с полипропилена на металл.
  • Сторону трубопровода, которую подключают к запорному вентилю, оснащают переходником полипропилен-металл с внутренней резьбой. Далее вкручивают в нее ответную часть американки от шарового крана и накидной гайкой проводят соединение трубы и вентиля.
  • Для крепления к сушилке в полипропиленовый трубопровод впаивают переходник типа американка. Он может состоять из одной части с накидной гайкой, которую через уплотнительные прокладки накручивает сразу на подсоединительные патрубки сушилки.

Но чаще используют американку, состоящую из двух частей. При ее установке один фитинг с наружной резьбой прикручивают к полотенцесушителю, а затем на него навинчивают гайку американки, впаянной в полипропиленовый трубопровод.

Аналогичным способом при помощи составного узла американки подсоединяют змеевики и в разрыв стояка при последовательном монтаже.

Стоит отметить, что используют разные способы подсоединения полотенцесушителя к трубопроводу. Иногда на его резьбовые патрубки одевают фитинг-американку, накидную гайку которой накручивают на впаянный в полипропиленовые трубы фитинг с наружной резьбой.

Фитинги для подключения полотенцесушителя.

Рис. 14 Комплекты арматуры для монтажа сушилок

Монтаж универсальной сушилки

Большинство сушилок-лесенок изготавливают универсального типа с внутренней верхней и наружной (внутренней) нижней резьбой на четырех концах вертикальных трубопроводов. В верхние патрубки змеевика вкручивают заглушку и кран Маевского, а нижние используют для водоподачи через вмонтированные в стену водорозетки.

В комплектацию многих лесенок входят угловые переходники, оснащенные с одной стороны накидной гайкой американки, а с другой – внешней резьбой для подсоединения к водорозеткам. Монтаж сушилки в стену с данным переходником производят следующим способом:

  • Вкручивают разводным ключом угловые переходники в водорозетки, используя для герметизации льноволокно, сантехническую нить или анаэробный герметик. Накидную гайку от американки располагают вверху.
  • Приставляют сушилку с одетыми опорами к стене и навинчивают на ее нижние резьбовые патрубки гайки американки от угловых переходников.

Установка полотенцесушителя пошагово со всеми фитингами.

Рис. 15 Этапы установки полотенцесушителя – монтаж верхнего фитинга для подключения к водорозетке

  • Отмечают места крепления опор карандашом и снимают полотенцесушитель, откручивая гайки американок. Легкими постукиваниями молотка по керну или гвоздю углубляют карандашные метки, пробивая верхний слой эмали в плитке.
  • Вставляют в перфоратор победитовое сверло нужного диаметра (обычно 6 мм) и в режиме сверления проделывают отверстия в плиточной облицовке. Затем переключают электроинструмент в режим перфорации и углубляют отверстия на длину дюбелей. Осторожно вбивают молотком дюбеля.
  • Снова помещают сушилку на место, закрепляя ее гайками американок. Фиксируют опоры на дюбеля винтами-саморезами.

Следует отметить, что подавляющее большинство производителей снабжают свои угловые фитинги мягкими силиконовыми или резиновыми прокладками. Их обязательно нужно заменить на фторопластовые или жесткие паронитовые. Это позволит использовать более высокое прижимное усилие при закручивании гаек, предотвратит повреждение мягких прокладок и снизит вероятность возможных протечек.

В торговой сети встречаются сушилки, имеющие установленные перпендикулярно к плоскости теплообменника короткие патрубки для нижнего подключения.

В этом случае в водорозетки вкручивают по одному прямому фитингу-американке, накидные гайки которых навинчивают на патрубки сушилки. Данный метод монтажа считается наиболее надежным из-за наименьшего количества соединений и прокладок в стыковочном узле.

Установка полотенцесушителя-лесенки пошагово со всеми фитингами.

Рис. 16 Установка полотенцесушителя пошагово со всеми фитингами – конструкция сушилки-лесенки

Рекомендации по монтажу полотенцесушителей

При установке полотенцесушителей рекомендуется соблюдать определенные требования и полезно следовать нижеуказанным советам специалистов:

  • Расстояние от нижней части сушилки до пола берут примерно равным 1200 мм.
  • От центральной оси труб змеевика до стен должен быть промежуток шириной в 30 – 55 мм.
  • Диаметрам труб полотенцесушителей 3/4, 1, 1 1/4, 1 1/2 дюйма соответствуют их следующие размеры в миллиметрах: 18, 25, 32, и 40 мм. Важно, чтобы размер в окружности подводящего воду трубопровода не был больше этих показателей – это приведет к созданию в контуре избыточного давления, что отрицательно скажется на герметичности соединений.
  • Расстояние от сушилки до других сантехприборов не должно быть меньше 600 мм.
  • Запрещено устанавливать рядом со змеевиком или под ним электрические розетки.
  • Большинство производителей оснащают свою крепежную арматуру мягкими силиконовыми или резиновыми прокладками, которые при монтаже легко пережать. Лучше сразу заменить их жесткими термостойкими паронитовыми или фторопластовыми.

Применение смещенного байпаса при монтаже сушилок.

Рис. 17 Применение смещенного байпаса при монтаже сушилок – схемы и примеры монтажа

Чтобы увеличить объем воды, поступающей в полотенцесушитель для его более эффективного нагрева (важно при сложной конфигурации прибора и его большом удалении от стояка) используют следующие методы:

  • Смещенная байпасная перемычка. Байпас монтируют как можно ближе к подсоединительным патрубкам змеевика, при этом объем затекающей в него воды равен 33 – 40% от общего количества.
  • Зауженный на один типоразмер байпас. Подводка затекающей в змеевик воды в этом случае составляет 40%.
  • Смещенный и зауженные байпас. При использовании данной схемы монтажа в сушилку поступает 48 – 52% от общего водного потока.
  • Монтаж байпаса с поворотами. Вместо зауженного байпаса некоторые сантехники используют для увеличения его гидравлического сопротивления угловые отводы. Четыре угла, делающие петлю в байпасе, равнозначны его заужению на один типоразмер и позволяют направить в сушилку около 35% водного потока.

Не рекомендуется приобретать угловые соединения для подключения полотенцесушителей с двумя американками, которыми многие продавцы слишком часто комплектуют свой товар. Их установка потребует подключения к водорозетке абсолютно ненужного дополнительного переходника, снижающего герметичность и надежность стыка. Также сам уголок делают разборным – в итоге он включает в себя две внутренние резиновые и две наружные прокладки под американки, что приводит к резкому снижению общей герметичности узла.

Установка полотенцесушителя пошагово с зауженным байпасом.

Рис. 18 Схемы и примеры монтажа сушилок с зауженным байпасом

Установка бытового полотенцесушителя – задача для профессиональных мастеров, имеющих для проведения работ сварочное оборудование, основной строительный электроинструмент (болгарка, перфоратор), паяльник для монтажа полипропиленовых трубопроводов и фитингов. Если соблюдены все нормативы и рекомендации, правильно установленная сушилка полностью прогревается и функционирует в нормальном режиме. Нарушение правил установки может привести к тому, что змеевик будет оставаться в холодном состоянии и потребуется дорогой демонтаж разводки с проведением ряда монтажных операций для его запуска.
