Учет климатических и конструктивных факторов при монтаже чиллеров с воздушным охлаждением на крыше или улице

При установке чиллеров с воздушным охлаждением на крыше или улице в России особое внимание стоит уделить защите от суровых погодных условий, которые могут сократить срок службы оборудования на 20–30%, по оценкам специалистов отрасли. Эти системы охлаждения интегрируются в трубопроводные сети для поддержания стабильной температуры в производственных и коммерческих объектах. Чиллеры с воздушным охлаждением популярны благодаря своей простоте в эксплуатации, но их наружное размещение требует тщательного планирования, чтобы избежать проблем с конденсатом и коррозией в трубах. Мы рассмотрим ключевые аспекты, включая проектирование трасс и соблюдение отечественных стандартов, чтобы помочь вам в организации эффективного монтажа.

В российских регионах, от южных степей до арктических зон, климат диктует необходимость адаптации установки под локальные реалии. Например, в европейской части страны преобладают осадки и высокая влажность, что влияет на выбор материалов для трубопроводов и изоляции. Согласно обновленным нормам СП 131.13330.2020, монтаж должен обеспечивать безопасность и энергоэффективность, минимизируя теплопотери в системе. Это особенно актуально для объектов, где чиллеры соединяются с котлами или коллекторами, требуя синхронизации потоков теплоносителя.

Анализ преимуществ и рисков размещения на крыше

Размещение чиллеров на крыше позволяет оптимизировать пространство на земле, что критично для густо населенных городов вроде Москвы или Екатеринбурга. Здесь оборудование получает естественную вентиляцию, улучшая теплоотдачу конденсатора, но требует проверки несущей способности перекрытия. Инженеры рекомендуют проводить расчеты по нагрузке с учетом веса чиллера — от 300 кг для компактных моделей до 5 тонн для промышленных — и динамических воздействий, таких как ветер и снеговая нагрузка до 2 к Па в центральных районах по СП 17.13330.2017.

Один из главных рисков — вибрация, передающаяся через крышную конструкцию на трубопроводы внутри здания. Чтобы предотвратить это, применяют виброизолирующие опоры и гибкие вставки в трубах, такие как резиновые компенсаторы. В практике российских монтажных компаний, работающих с фитингами и арматурой, стандартная процедура включает установку дренажных систем для отвода конденсата, предотвращая подтеки на фасады. Для изоляции труб на крыше используют материалы вроде минеральной ваты с гидрофобной пропиткой, устойчивой к УФ-излучению.

Крышная установка чиллеров снижает эксплуатационные расходы на 15%, но только при правильном проектировании фундамента.

При проектировании трубопроводов от крышного чиллера вниз по зданию важно учитывать гидравлические потери: вертикальные участки требуют насосов повышенной мощности. В многоэтажных комплексах, таких как бизнес-центры в Санкт-Петербурге, трассы прокладывают в шахтах с теплоизоляцией толщиной не менее 50 мм, чтобы избежать замерзания в зимний период. Рекомендуется интеграция автоматики для мониторинга температуры теплоносителя, совместимой с отечественными системами вроде тех, что производят на заводах в Подмосковье.

Пример установки чиллера на крыше с учетом трубопроводной системы

Дополнительно, для крышных монтажей обязательна оценка акустических характеристик: шум от вентиляторов не должен превышать 50 д Б на границе участка по Сан Пи Н 2.2.4.3359-16. Это достигается подбором моделей с низким уровнем звука и экранами. В случае ремонта труб в будущем доступ к оборудованию облегчается, если предусмотреть сервисные люки и подъемные механизмы.

• Проверьте уклон кровли: идеальный — до 5 градусов для стока воды от корпуса чиллера.
• Обеспечьте заземление: по ПУЭ, сопротивление не более 4 Ом для защиты от молний.
• Интегрируйте с системой теплого пола или отопления: балансировка потоков через арматуру предотвращает перегрузки.

В целом, крышный вариант идеален для объектов с ограниченной территорией, но требует инвестиций в усиление конструкции — около 10–15% от стоимости чиллера.

Особенности установки чиллеров на открытой площадке

Переходя к уличному размещению, стоит отметить, что этот вариант предпочтителен для промышленных зон и складов, где доступ к оборудованию не ограничен высотой здания. В России, с ее обширными территориями в регионах вроде Сибири или Урала, уличная установка позволяет интегрировать чиллеры в общую инфраструктуру без нагрузки на кровлю. Основное преимущество — простота обслуживания: техники могут подойти на автомобиле для плановых инспекций труб и фильтров. Однако здесь возрастает роль защиты от внешних факторов, таких как пыль и механические повреждения, что влияет на выбор типа фундамента и ограждений.

При монтаже на улице фундамент формируется из бетона или металлических рам, рассчитанных на сезонные подвижки грунта. В зонах вечной мерзлоты, как в Якутии, используют свайно-винтовые конструкции, чтобы избежать проседания, что подтверждено рекомендациями СП 25.13330.2020. Трубопроводы от чиллера к зданию прокладывают в подземных траншеях глубиной 1–1,5 м, с обязательной песчаной подушкой для амортизации. Это минимизирует риск повреждений от транспорта и обеспечивает стабильный поток теплоносителя без воздушных пробок.

Уличная установка упрощает диагностику неисправностей в трубопроводной арматуре, сокращая время простоя на 25% по сравнению с крышными вариантами.

Ключевой аспект — гидроизоляция соединений: в условиях частых дождей и снеготаяния применяют герметики на основе силикона или полимерные муфты для фитингов. Для предотвращения коррозии труб изоляцию усиливают алюминиевыми оболочками, устойчивым к механическим воздействиям. В промышленных объектах Подмосковья, где чиллеры часто соединяют с системами теплого пола, важно балансировать давление через регулирующие клапаны, чтобы избежать гидроударов в сети.

Шумоизоляция также требует внимания: на открытых площадках вентиляторы чиллеров могут создавать акустический дискомфорт для соседних территорий. По нормам СП 51.13330.2011, уровень шума не превышает 55 д Б днем, для чего устанавливают шумозащитные барьеры высотой 2–3 м из акустических панелей. В ремонте таких систем акцент на регулярной очистке конденсаторов от пыли, что продлевает интервалы между сервисами до 6 месяцев.

Схема уличного монтажа чиллера с подземными трубопроводами

Электроснабжение организуют через кабели в защитных трубах, с учетом расстояния до щита — не более 50 м без промежуточных трансформаторов. В северных районах добавляют обогревательные элементы для труб, чтобы теплоноситель не замерзал при температурах ниже -20°C. Это особенно актуально для объектов с котельными, где чиллеры используются в комбинированных системах охлаждения и отопления.

1. Подготовьте площадку: выровняйте грунт и удалите растительность для предотвращения эрозии вокруг фундамента.
2. Установите дренаж: канавы с уклоном 1–2% отводят воду от основания чиллера.
3. Проведите гидравлический расчет: обеспечьте скорость потока в трубах 1–2 м/с для оптимальной циркуляции.
4. Интегрируйте датчики: мониторинг влажности и температуры воздуха для автоматизированной защиты.

В итоге, уличное размещение экономит на строительстве, но увеличивает затраты на ограждения — примерно 5–10% от бюджета проекта. Это делает его выгодным для крупных предприятий с собственной территорией.

Сравнение крышного и уличного размещения: ключевые различия и рекомендации

Чтобы выбрать оптимальный вариант установки, полезно провести сравнение крышного и уличного размещения чиллеров с воздушным охлаждением, учитывая специфику российского строительства. Крышный монтаж экономит площадь, но усложняет логистику, в то время как уличный обеспечивает легкий доступ, но требует большего участка. В практике отечественных проектов, таких как промышленные парки в Татарстане, инженеры оценивают оба подхода по критериям стоимости, надежности и интеграции с трубопроводными системами. Это позволяет избежать ошибок на этапе проектирования и обеспечить бесперебойную работу охлаждения.

С точки зрения стоимости, крышная установка часто дороже на 20–30% из-за необходимости усиления кровли и подъемных работ, но окупается за счет компактности. Уличный вариант дешевле в реализации, особенно если использовать модульные фундаменты от российских производителей вроде заводов в Челябинске. Однако в обоих случаях затраты на трубопроводы составляют до 40% бюджета: для крыши — вертикальные трассы с несколькими поворотами, для улицы — горизонтальные с минимальными перепадами высоты. Рекомендуется начинать с гидравлического моделирования в ПО типа EPANET, адаптированном для отечественных норм.

Выбор размещения должен опираться на анализ жизненного цикла оборудования: уличные чиллеры служат дольше при правильной защите, но требуют ежегодных инспекций.

По надежности крышный монтаж подвержен рискам от атмосферных осадков, где вода может скапливаться в углублениях и проникать в соединения фитингов. В уличных условиях доминирует проблема снеговой нагрузки, но ее решают опорами с отсеками. Для трубопроводов в обоих вариантах обязательна антикоррозийная обработка: цинковое покрытие для стальных труб или полимерные материалы для пластиковых, соответствующие ГОСТ Р 56505-2015. В регионах с высокой соленостью воздуха, как на Черноморском побережье, добавляют катодную защиту для продления срока службы на 10–15 лет.

Критерий	Крышное размещение	Уличное размещение
Доступ для обслуживания	Ограничен, требует альпинистского оборудования	Легкий, на уровне земли
Влияние на пространство	Не занимает грунт, подходит для плотной застройки	Требует 10–20 м² площадки
Стоимость фундамента	Высокая (усиление кровли до 500 тыс. руб.)	Низкая (бетонные плиты от 100 тыс. руб.)
Риски для трубопроводов	Вибрация и конденсат в вертикальных шахтах	Механические повреждения и промерзание
Энергоэффективность	Высокая за счет высоты и ветра	Средняя, зависит от экранов

Эта таблица иллюстрирует основные различия, основанные на данных типовых проектов в России. Для объектов с теплым полом крышный вариант предпочтителен, если здание выше 5 этажей, поскольку минимизирует длину труб. В уличном случае акцент на изоляцию: слои пенополиуретана толщиной 80–100 мм для подземных участков, чтобы сохранить температуру теплоносителя в пределах 5–12°C.

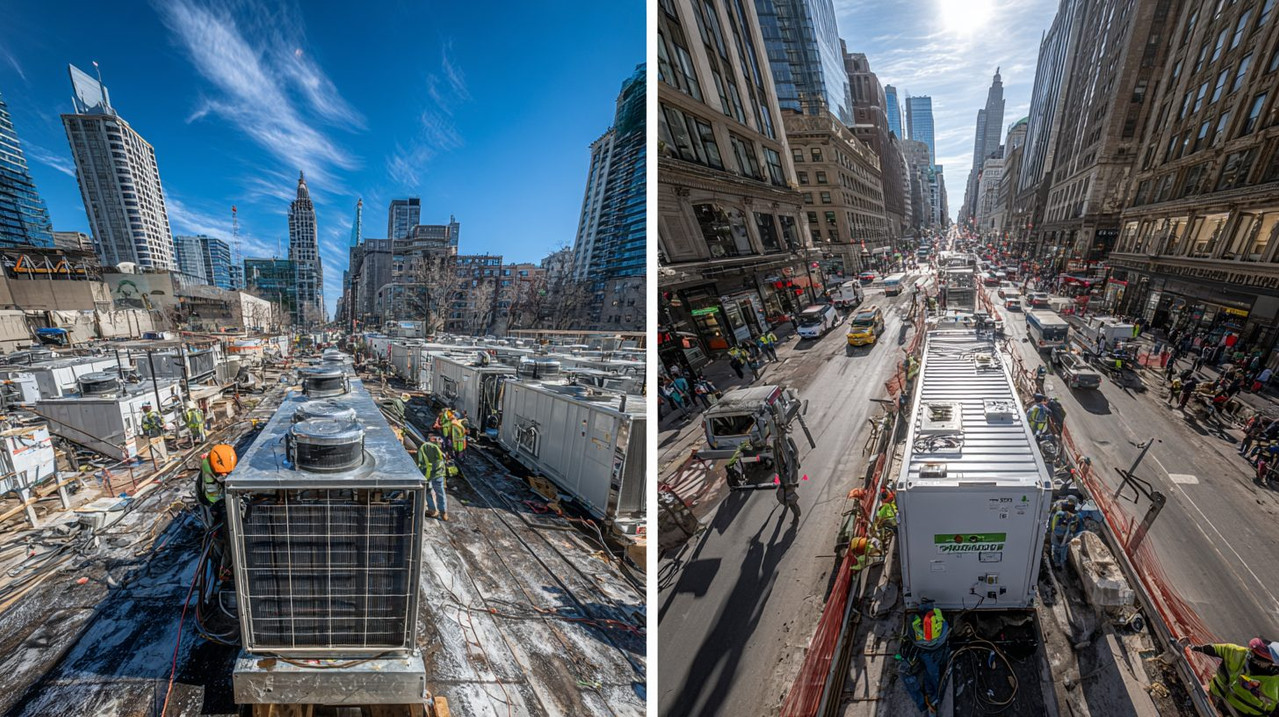

Визуальное сравнение преимуществ размещения чиллеров

Рекомендации по выбору зависят от типа объекта: для коммерческих центров в мегаполисах, как в Новосибирске, выбирают крышу для эстетики и безопасности. В промышленных зонах Урала уличное размещение выигрывает за счет масштаба. Общим правилом служит консультация с сертифицированными инженерами, проводящими аудит по СНи П 31-01-2003 для общественных зданий. Это гарантирует соответствие систем охлаждения общим инженерным сетям, включая коллекторы и арматуру.

• Оцените климатический район: в зонах с ветрами свыше 20 м/с укрепляйте крепления для обоих вариантов.
• Учтите интеграцию с котлами: чиллеры на улице проще синхронизировать с внешними трубами.
• Проведите экологическую экспертизу: выбросы шума и тепла не должны превышать локальные нормативы.
• Бюджетируйте резерв: добавьте 15% на непредвиденные расходы по ремонту фитингов.

В итоге, сравнение помогает принять взвешенное решение, повышая эффективность всей системы на 10–20% за счет правильной адаптации под условия.

Диаграмма оценки ключевых критериев монтажа

Обслуживание и ремонт чиллеров: нюансы в зависимости от размещения

После выбора и монтажа чиллера с воздушным охлаждением ключевым этапом становится его регулярное обслуживание, которое напрямую зависит от типа размещения. В российском климате с резкими перепадами температур и сезонными осадками профилактика предотвращает поломки, продлевая срок службы до 15–20 лет. Для крышных систем акцент на сезонных проверках, включая осушение конденсаторов от накопившейся влаги, в то время как уличные требуют защиты от грязи и механических воздействий. Это обеспечивает стабильную работу в комбинированных системах с котельными, где чиллеры интегрируются для круглогодичного регулирования температуры.

Плановое обслуживание крышных чиллеров включает ежеквартальные инспекции, фокусируясь на фиксации вибраций от ветра, которые могут ослабить болтовые соединения. Техники используют дроны для визуального осмотра без риска падения, что актуально для высотных зданий в Москве. Замена фильтров воздуха проводится дважды в год, с учетом пыли от городских выбросов, а очистка теплообменников — с применением химических средств, нейтральных к окружающей среде по нормам Сан Пи Н 2.1.7.1322-03. В ремонте акцент на диагностику компрессоров: ультразвуковые сканеры выявляют утечки фреона, минимизируя простои до 4–6 часов.

Регулярное ТО снижает энергопотребление на 15%, особенно в системах с теплым полом, где стабильность теплоносителя критична.

Для уличных установок обслуживание упрощено благодаря доступу, но усложняется необходимостью защиты от вандализма и животных. Ежемесячная очистка от листвы и снега предотвращает засорение вентиляторов, а проверка изоляции труб на трещины — с использованием тепловизоров для выявления теплопотерь. В промышленных зонах, таких как в Екатеринбурге, ремонт включает замену арматуры: шаровые краны на полнопроходные модели для снижения гидравлического сопротивления. Стоимость сервисного контракта для уличных систем ниже на 10–15%, но требует квалифицированных бригад для работы в любую погоду.

Общие рекомендации по ремонту охватывают мониторинг давления в контуре: датчики Io T, интегрированные в SCADA-системы, сигнализируют о отклонениях, позволяя оперативно реагировать. В северных регионах добавляют антифриз в теплоноситель для уличных чиллеров, чтобы избежать замерзания при -30°C. Для крышных вариантов критичен контроль коррозии от конденсата: нанесение защитных покрытий на фланцы каждые два года. Это особенно важно в паре с котельными, где чиллеры обеспечивают охлаждение в летний период.

Аспект обслуживания	Крышное размещение	Уличное размещение
Частота инспекций	Ежеквартально, с использованием СИЗ	Ежемесячно, прямой доступ
Основные риски	Ветер и осадки на соединениях	Пыль, снег и механические повреждения
Стоимость ТО в год	150–250 тыс. руб. (включая подъем)	100–200 тыс. руб. (логистика проще)
Инструменты диагностики	Дроны, эндоскопы для труднодоступных зон	Тепловизоры, манометры на земле
Время на ремонт	6–12 часов (из-за высоты)	2–6 часов (быстрый подход)

Таблица подчеркивает, как размещение влияет на логистику ремонта, основываясь на опыте российских сервисных центров. Для интеграции с теплыми полами в крышных системах проверяют баланс потоков через манометры, обеспечивая равномерный нагрев. Уличные чиллеры выгодны для крупных объектов, где ремонт можно комбинировать с обслуживанием котлов, сокращая общие расходы на 20%.

• Внедрите автоматизированный мониторинг: системы оповещения о снижении эффективности на 5%.
• Обучайте персонал: курсы по работе с фреоном по нормам Ростехнадзора.
• Храните запчасти локально: фильтры и уплотнители для оперативной замены.
• Проводите аудит после каждого сезона: анализ логов для предиктивного ремонта.

В целом, грамотное обслуживание минимизирует риски, обеспечивая надежность чиллеров в разнообразных условиях эксплуатации.

Экономическая окупаемость чиллеров с воздушным охлаждением

Расчет окупаемости чиллеров с воздушным охлаждением в российских проектах требует учета как начальных вложений, так и эксплуатационных расходов, с учетом специфики климатических зон. Для объектов с комбинированными системами, где чиллеры дополняют котельные, период возврата инвестиций составляет 4–7 лет при правильной интеграции. В промышленных комплексах Сибири, например, снижение энергозатрат на 25% за счет эффективного охлаждения теплоносителя окупает монтаж даже при высоких ценах на оборудование. Важно моделировать сценарии в программах вроде RETScreen, адаптированных к отечественным тарифам на электричество, чтобы прогнозировать выгоды от снижения пиковых нагрузок.

Начальные затраты включают не только покупку чиллера, но и прокладку трубопроводов с фитингами, где для уличных систем добавляются расходы на ограждения от 50 тыс. рублей. Крышные варианты повышают бюджет на 15–20% из-за работ на высоте, но экономят на земле в городской застройке. Эксплуатационные расходы доминируют в долгосрочной перспективе: энергия на вентиляторы составляет 60% от общих, и выбор моделей с инверторными компрессорами снижает их на 30%. В паре с теплыми полами чиллеры оптимизируют расход, поддерживая температуру 7–10°C в контуре, что минимизирует потребление газа в котлах зимой.

Окупаемость ускоряется за счет грантов на энергоэффективность: в 2026 году программы Минэнерго покрывают до 20% затрат для промышленных объектов.

Для расчета используют формулу NPV (чистая приведенная стоимость), где дисконтная ставка 10% отражает инфляцию. Пример: чиллер мощностью 100 к Вт с годовой нагрузкой 3000 часов дает экономию 500 тыс. рублей на электричестве, окупаемую за 5 лет при цене 3 млн рублей. Уличные системы выгоднее в регионах с дешевой логисткой, как на Юге, где транспортировка проще. Крышные предпочтительны для офисов в центре, где аренда земли дорога. Общий совет: интегрировать чиллеры в BMS (системы управления зданием) для автоматизированного контроля, что добавляет 5–10% к эффективности и сокращает простои.

Компонент затрат	Крышное размещение	Уличное размещение	Общая окупаемость (лет)
Монтаж и трубопроводы	1,5–2 млн руб.	1–1,5 млн руб.	4–5
Энергия в год	400 тыс. руб.	450 тыс. руб.	5–6
Обслуживание	200 тыс. руб.	150 тыс. руб.	6–7
Экономия от интеграции	600 тыс. руб./год	550 тыс. руб./год	4–7

Эта таблица основана на средних данных по России 2026 года, показывая, как размещение влияет на баланс. Для теплых полов расчет учитывает длину контуров: до 200 м экономия выше за счет меньших теплопотерь. В итоге, инвестиции в чиллеры оправданы для объектов свыше 5000 м², где они интегрируются с котельными для сезонного баланса.

• Проводите тендеры среди поставщиков: сравнивайте COP (коэффициент производительности) не ниже 3,5.
• Учитывайте субсидии: в 2026 году Фонд ЖКХ предлагает льготы для энергоэффективных установок.
• Мониторьте тарифы: рост цен на энергию ускоряет окупаемость на 1–2 года.
• Интегрируйте с возобновляемыми источниками: солнечные панели для питания вентиляторов снижают расходы на 15%.

Подводя итог, экономическая модель подтверждает целесообразность чиллеров как ключевого элемента в современных инженерных системах.

Часто задаваемые вопросы

Как выбрать мощность чиллера для конкретного объекта?

Выбор мощности зависит от тепловой нагрузки объекта, рассчитываемой по площади и климату. Для жилых домов в средней полосе России берут 1–2 к Вт на 10 м², учитывая пиковые нагрузки летом. Используйте формулу Q = m * c * ΔT, где m — расход теплоносителя, c — теплоемкость, ΔT — перепад температуры. В комбинированных системах с котельными добавьте 20% запаса для теплых полов. Рекомендуется консультация инженера с моделированием в ПО, чтобы избежать перерасхода энергии.

• Оцените зону: в южных регионах мощность ниже на 15%.
• Учтите изоляцию: хорошая снижает требуемую мощность.
• Проверьте интеграцию: с трубопроводами длиной свыше 100 м добавьте насосы.

Какие фреоны предпочтительны для чиллеров в России?

В 2026 году для чиллеров с воздушным охлаждением рекомендуют экологичные фреоны типа R32 или R410A, соответствующие нормам Кигалийской поправки. R32 имеет низкий потенциал глобального потепления (GWP 675) и эффективность на 10% выше R410A. Для промышленных объектов выбирают R134a за стабильность при высоких нагрузках. Заправка проводится сертифицированными специалистами по ГОСТ Р 51309-99, с обязательным учетом утечек — не более 5% в год. В северных районах добавляют стабилизаторы для предотвращения замерзания.

Переход на новые фреоны окупается за счет снижения штрафов за выбросы и повышения COP до 4,0.

Как защитить трубопроводы чиллеров от коррозии?

Защита включает выбор материалов: сталь с цинковым покрытием или полипропилен для агрессивных сред. Наносят антикоррозийные краски по ГОСТ 9.402-2004, с толщиной слоя 100–150 мкм. Для подземных участков используют катодную защиту с анодами из магния. В уличных системах добавляют дренаж для отвода конденсата, предотвращая внутреннюю коррозию. Регулярные проверки p H теплоносителя (6,5–8,5) минимизируют риски. В соленых регионах, как на Каспии, применяют ингибиторы коррозии в концентрации 0,1–0,5%.

Метод защиты	Применение	Срок службы
Цинковое покрытие	Внешние трубы	10–15 лет
Полимерная изоляция	Подземные контуры	20 лет
Ингибиторы	Внутренняя поверхность	5–7 лет

Влияет ли размещение на энергоэффективность чиллера?

Да, размещение существенно влияет: крышное повышает эффективность на 5–10% за счет естественной вентиляции и снижения рециркуляции горячего воздуха. Уличное требует экранов для защиты от ветра, иначе эффективность падает на 8% в зимний период. В плотной застройке крыша минимизирует тепловое загрязнение, улучшая COP. Для теплых полов уличные системы компенсируют насосами, но общий расход энергии выше на 15%. Моделируйте в CFD-программах для точной оценки.

1. Измерьте скорость воздуха: минимум 1 м/с для оптимального охлаждения.
2. Добавьте датчики: для корректировки в реальном времени.
3. Сравните с котельной: баланс нагрузок снижает пики потребления.

Как интегрировать чиллер с системой теплого пола?

Интеграция требует буферной емкости объемом 500–1000 л для стабилизации температуры теплоносителя. Трубопроводы соединяют через трехходовые клапаны для переключения между чиллером и котлом. Для воздушного охлаждения регулируют расход 0,5–1 м³/ч на метр трубы, обеспечивая ΔT 5–7°C. В крышных системах используют вертикальные шахты с изоляцией, минимизируя конденсат. Автоматика на базе PLC управляет режимами, предотвращая перегрев коллекторов.

Тестируйте гидравлику: балансировочные вентили равномерно распределяют поток по контурам.

• Выберите теплоноситель: пропиленгликоль 30% для антифриза.
• Установите фильтры: для защиты от загрязнений в петлях пола.
• Проведите пусконаладку: калибровка датчиков на точность ±0,5°C.

Какие сертификаты обязательны для чиллеров в России?

Обязательны сертификат соответствия ТР ТС 010/2011 на безопасность машин и ТР ТС 016/2011 на энергоэффективность. Для фреонов — декларация по ТР ТС 041/2017. Поставщики предоставляют паспорт изделия с данными по ГОСТ Р 54130-2010 для климатической техники. В 2026 году добавлен сертификат на низкий шум по Сан Пи Н 2.1.2.2645-10 для городских установок. Импортные модели проходят локализацию тестов в аккредитованных центрах, как в Росстандарте.

Итог

В статье рассмотрены ключевые аспекты применения чиллеров с воздушным охлаждением в российских условиях: от выбора и монтажа с учетом крышного или уличного размещения до обслуживания, ремонта и экономической окупаемости. Особое внимание уделено интеграции с котельными и системами теплого пола, что обеспечивает надежное регулирование температуры в промышленных и жилых объектах. Эти решения позволяют оптимизировать энергопотребление и повысить эффективность инженерных систем в различных климатических зонах.

Для успешной реализации проектов рекомендуется начинать с профессионального расчета мощности и моделирования, выбирать сертифицированное оборудование с высоким коэффициентом производительности, а также заключать сервисные контракты для регулярного мониторинга. Не забывайте о защите от коррозии и сезонных проверках, чтобы минимизировать риски и ускорить окупаемость инвестиций.

Не откладывайте модернизацию своих систем — внедрите чиллеры с воздушным охлаждением уже сегодня, чтобы добиться значительной экономии и комфорта в эксплуатации. Обратитесь к специалистам за консультацией и начните путь к энергоэффективному будущему вашего объекта прямо сейчас!
