Как проложить трубы в ванной комнате своими руками

Прокладка труб в ванной комнате – не самый простой процесс ввиду сложности коммуникаций и высоких требований к их надежности. Но при желании работу можно выполнить своими силами от начала и до конца – с этапа проектирования, приобретения необходимых материалов и оборудования до монтажа и включения коммуникаций. Главное – соблюдать несколько простых рекомендаций и использовать только качественные комплектующие, которые прослужат долго.

Проектирование

Как проложить трубы в ванной комнате своими руками

Предварительная, но очень важная стадия, от которой во многом зависит конечный результат. Проект необходимо составить вначале в черновом варианте, а затем сделать в соответствии со всеми требованиями, изготовление чертежа лучше поручить специалистам. А готовые бумаги следует утвердить в контролирующей организации, только тогда можно быть уверенным в том, что все спроектировано в соответствии с нормами и будет функционировать нормально.

Нужно учесть следующее:

  1. Планировка помещения и его особенности. Важна конфигурация внутреннего пространства, местоположение вводных труб, это касается как водопровода, так и канализации. Опять же, санузел может быть как совмещенным, так и раздельным.
  2. Сантехническое оборудование, которое будет использовано, и его расположение. Это стоит определить заранее, чтобы приобрести необходимые комплектующие для монтажа.
  3. Схема разводки трубопроводов. Все зависит от конфигурации квартиры или частного дома. При разработке схемы стоит выбирать самые простые решения и избегать усложнения системы. Это делает выше ее себестоимость, а надежность в конечном итоге снижается.
  4. Точное количество подключаемого оборудования на линиях холодного и горячего водоснабжения.
  5. Наличие дополнительного оборудования, которое будет использоваться. Сюда можно отнести полотенцесушители, водонагреватели, системы водяного теплого пола.
  6. Тип используемых для работы материалов, методика их соединения, используемые фитинги и комплектующие.
  7. Особенности сантехники, которая будут установлена. Тут может быть много нюансов – от изменения расположения до особенностей подключения.

Кстати!

Стоит учитывать и расположение труб, к которым нужно подключаться. Если есть необходимость и возможность, можно изменить их местоположение для упрощения конструкции и облегчения ее обслуживания впоследствии.

Виды и способы разводки труб в ванной комнате

Как проложить трубы в ванной комнате своими руками

Перед тем как проложить трубы в ванной комнате для слива и под воду, следует выбрать оптимальную схему подключения потребителей. Для квартир и частных домов используется два основных варианта. Первый из них – последовательная разводка водопровода, ее особенности таковы:

  1. От стояка или ввода до самого дальнего потребителя прокладывается по одной трубе горячего и холодного водоснабжения.
  2. К последнему элементу, расположенному дальше всего, подключение производится через отводы. На промежуточных точках ставятся тройники, через которые удобно присоединять любое оборудование.
  3. Этот способ намного дешевле с точки зрения количества используемой трубы и выступает преимуществом при скрытой прокладке. В панельном доме чаще всего нужно делать штробы и, если труб несколько, процесс существенно усложняется.
  4. При этом, если возникнет проблема с любым из узлов цепочки, придется перекрывать воду во всей линии. Также во время пикового потребления, когда открывается несколько кранов, давление в последнем может быть намного ниже.

Кстати!

Если в систему включена водонагревательная колонка или двухконтурный котел, последовательная конструкция подойдет лучше всего, т. к. горячее водоснабжение все равно осуществляется через одну трубку.

Что касается второго решения – это параллельное подключение труб ко всем потребителям. Второе название таких систем – коллекторные, т. к. именно этот узел используется для присоединения. Особенности следующие:

  1. Сразу после счетчика на вводе ставится коллектор на холодное и горячее водоснабжение, специалисты называют его «гребенка». Количество выводов подбирается под систему, их может быть практически любое число.
  2. Планируя подключение, следует располагать трубы по порядку – от самого дальнего объекта к ближнему. Благодаря строгой системе трубопроводы не будут пересекаться, это обязательное требование при их укладке.
  3. При параллельной схеме расход труб и фитингов намного больше, проект существенно прибавляет в стоимости. Кроме того, маскировать несколько параллельных элементов на порядок сложнее.
  4. Обслуживать коллекторную конструкцию проще, т. к. вода отключается отдельно для каждого потребителя. А в моменты пикового расхода падение давления ощущается намного меньше.
Читайте также:  Можно ли замуровывать в стену полипропиленовые трубы и как это сделать

Гребенки сами по себе стоят немало, при этом важно выбрать качественный узел, т. к. от него во многом зависит безопасность и долговечность конструкции.

Схема прокладки труб в ванной комнате

Следует разобраться и с особенностями укладки труб. Чаще всего их скрывают, чтобы обеспечить более привлекательный внешний вид помещения, но это усложняет монтаж. Если при проведении работ своими руками решено не прятать их, понадобятся крепления подходящего размера и качественные трубы из полипропилена. Обычно используют однотонные варианты белого цвета, но при желании можно и окрасить пластик. Со скрытой схемой прокладки все намного сложнее, т. к. нужно продумать особенности конструкции и решить, как именно будут спрятаны коммуникации.

Схема прокладки труб в ванной комнате

Выделяют несколько основных решений:

  1. Короб под гипсокартон, который немного выступает и идет вдоль пола. В этом случае трубы пускают понизу как можно ближе к стене, а поверх них сооружают каркас из металлического профиля. Впоследствии он обшивается гипсокартоном и отделывается любым подходящим способом, чаще всего поверхность подготавливают под плитку и облицовывают.
  2. Стена из гипсокартона – еще одно распространенное решение, при котором поверхность просто сдвигается на несколько сантиметров, а под каркасом можно прокладывать все коммуникации, что очень удобно. Но это решение не очень хорошо подходит для маленьких помещений, где каждый сантиметр площади на счету. При этом важно соорудить прочную конструкцию и использовать для ее облицовки только влагостойкий гипсокартон или гипсоволоконные листы.
  3. Размещение труб в штробах, которые делаются в стене – самая трудоемкая технология, зато не теряется пространство и не придется сооружать гипсокартонные конструкции. Например, если вы думаете, как проложить трубы в ванной комнате в тонкой стене, выбирайте параллельную схему, чтобы не ослаблять конструкцию. В целом, работа заключается в размещении труб в углублении и последующем оштукатуривании и выравнивании поверхности. Работа сложная и грязная, зато никаких коммуникаций на виду не будет.

Кстати!

Если делается короб или сооружается стена из гипсокартона, под которой будут проложены трубы, следует заранее предусмотреть доступ ко всем важным узлам – кранам, соединениям и т. д. Для этого дополнительно устанавливаются ревизионные люки подходящего размера. Есть разные варианты, в том числе и те, на внешнюю часть которых крепится керамическая плитка.

Монтаж трубопроводов: основные моменты

Для начала следует разобраться с канализационной системой, т. к. в ней используются крупные элементы, к укладке которых предъявляются особые требования. Монтаж не вызовет особых затруднений, если соблюдать несколько рекомендаций:

  1. Соединение всегда начинается от канализационного стояка или ввода, если работа производится в частном доме. Нужно в первую очередь запомнить простое правило: для эффективного функционирования сточной системы уклон труб должен составлять 20 мм на каждый погонный метр.
  2. В идеале располагать унитаз как можно ближе к стояку, нередко он присоединяется напрямую с помощью переходной гофры. Если этот элемент сантехники располагается на некотором удалении, к нему прокладывается канализационная труба диаметром 110 мм. В первую очередь следует установить узлы крупного диаметра.
  3. В нужном месте ставится переходник со 100 на 50 мм. Такие трубы используются для подключения сточной системы от ванной и раковины, они также должны располагаться с уклоном.
  4. Для крепления труб на стенах используются специальные сантехнические хомуты. Важно подбирать элементы подходящей длины и при соединении убеждаться, что они плотно вошли в раструб до самого упора, при этом все нужно делать аккуратно, чтобы не повредить резиновое уплотнительное кольцо.
  5. Если канализация полностью или частично будет скрываться в стене, то штробу лучше всего делать у самого пола, чтобы ее было проще заделывать или при необходимости соорудить небольшой бордюр в нижней части. Все гофры и патрубки следует подключать через специальные резиновые переходники, обеспечивающие герметичное соединение, препятствующее проникновению неприятного запаха в помещение.

Важно!

Чтобы упростить монтажные работы и исключить повреждение резиновых уплотнителей на соединениях канализационных труб, их предварительно смазывают небольшим количеством жидкого мыла или средства для мытья посуды.

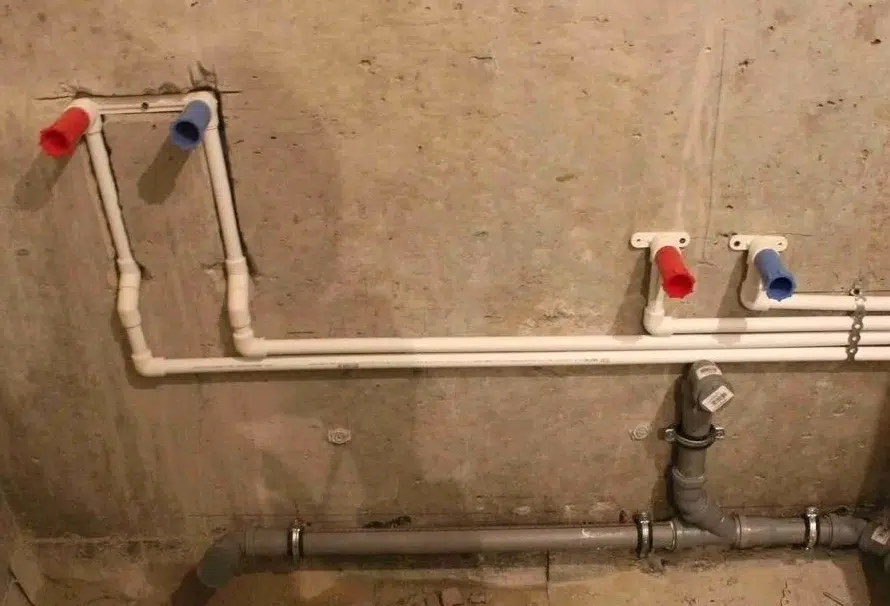

Прокладка труб в ванной и туалете своими руками

Для подведения горячего и холодного водоснабжения используются полипропиленовые трубы. Работать с ними несложно даже без опыта. Главное – делать все аккуратно и следовать пошаговой инструкции:

Читайте также:  Монтаж металлопластиковых труб - виды труб, инструмент, технология

Прокладка труб в ванной и туалете своими руками

  1. Для соединения элементов используют специальное приспособление – паяльник. Его можно приобрести, но, если оборудование нужно всего на один раз, намного разумнее взять его напрокат или одолжить у знакомых. Важно разобраться в особенностях работы конкретной модели, изучить инструкцию и заранее установить концевик нужного размера.
  2. Работу стоит начинать от ввода. Можно начать и от конечной точки, но первый вариант для неопытных мастеров предпочтительнее и проще. Если трубы будут скрыты в стене, штробы стоит сделать заранее – процесс трудоемкий и грязный, поэтому важно обеспечить хорошую вентиляцию и использовать средства защиты зрения и органов дыхания.
  3. Следует измерить длину элементов и отрезать куски подходящего размера с помощью специального приспособления, чтобы торец был идеально ровным. При этом не стоит забывать о фитингах – размер делается чуть меньше, все зависит от параметров элементов соединения.
  4. Паяльник надо подключить к сети и подождать, когда он нагреется до рабочей температуры, обычно об этом сигнализирует потухшая контрольная лампочка. На насадку с одной стороны надевается труба, с другой фитинг, выдерживать следует определенное время, после чего детали снимаются и сразу соединяются до упора, при этом нельзя проворачивать их и стыковать с перекосом.
  5. Таким образом собирается вся конструкция. Там, где нужно подключать гибкие шланги, ставятся так называемые «американки» – фитинги, в которых с одной стороны встроена металлическая резьба нужного размера. Менять положение соединенных элементов нельзя уже через несколько секунд после стыковки. Если где-то допущена ошибка, участок срезают, а трубу наращивают за счет муфты.
  6. Крепить трубопроводы к стене проще всего с помощью специальных клипс, они фиксируются саморезами или дюбель-гвоздями и имеют систему соединения. Благодаря ей можно собрать кассету из нескольких держателей в единый блок.
  7. После окончания работы и подключения всего оборудования следует обязательно подать воду и проверить все соединения на предмет протечек. Нигде не должно выступить даже капли воды.

Важно!

Если в штробах скрываются не только трубы, но и проводка, она должна всегда располагаться выше, чтобы в случае протечек не случилось короткого замыкания.

Разработать проект и проложить трубы в ванной самостоятельно не так сложно, как кажется на первый взгляд. Главное – продумать систему до мелочей, приобрести все необходимое и соединять элементы строго по технологии.
