Утеплитель для труб из пенополистирола — свойства и область применения

Утепление труб является важнейшим условием оптимального функционирования систем отопления и подвода воды. На смену традиционным старым материалам (минеральная и стеклянная вата) с появлением современных технологий приходят эффективные инновационные изделия, одно из которых — утеплитель для труб из пенополистирола.

Хотя пенополистирол (пенопласт) известен десятки лет, технология производства из него утеплителя для труб появилась относительно недавно. Методика изготовления из пенопласта сферических сегментных труб для утепления (скорлупы) на специальном станке довольно проста — это способствует широкому распространению пенопластового утеплителя в ближайшее время и вытеснению с рынка других материалов.

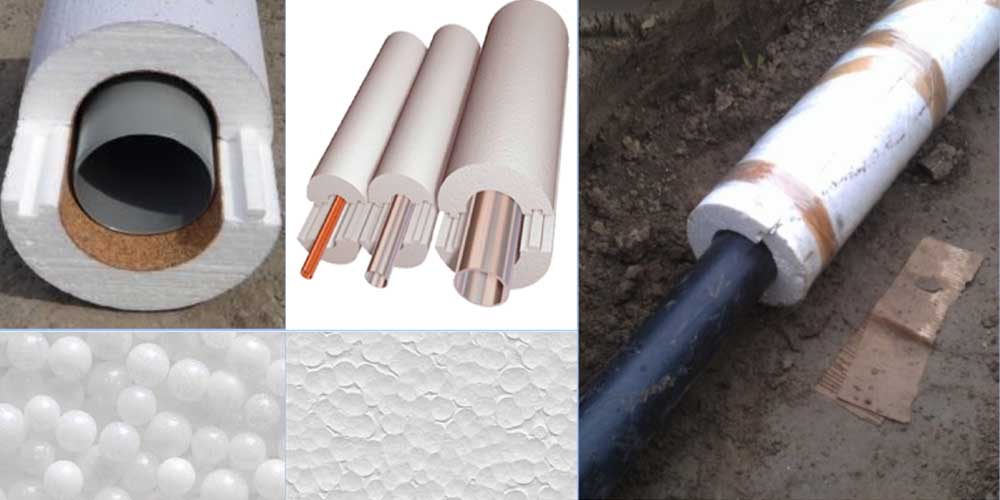

Утеплитель для труб из пенополистирола

Рис. 1 Скорлупа для труб из пенопласта

Область применения ППС оболочки

Сфера применения пенополистирольного (ППС) утеплителя затрагивает все отрасли промышленного и коммунального хозяйства, методика является наиболее перспективной и может применяться для утепления в следующих случаях:

  • При изоляции и защите от воздействия отрицательных температур магистральных трубопроводов, проходящих под землей и на ее поверхности.
  • Для защиты и тепловой изоляции водопроводных, отопительных и канализационных труб в коммунальном и частном хозяйстве.
  • При изоляции воздухопроводов систем вентиляции и кондиционирования.
  • Для защиты подводящих холодную воду труб от замерзания при организации индивидуального водоснабжения в загородных домах.
  • При утеплении колодцев и обсадных скважинных труб.

Пенополистирол и его виды

Пенопластовый лист - структура

Рис. 2 Пенопластовый лист — структура

Скорлупу для изоляции и утепления труб изготавливают из пенопласта, представляющего собой вспененный пенополистирол с содержанием воздуха более 90%. Цилиндрические сегменты утеплительных труб вырезают из пенопластовых листов различной толщины и марок.

В зависимости от технологии изготовления различают три вида пенопластов (ППС): беспрессовый (ПСБ), прессовый (ПС) и экструдированный (ЭППС).

ПСБ производится путем вспенивания пенополистирольной суспензии при высоких температурах, он имеет промышленную маркировку, включающую помимо буквенного обозначения, цифровое указание его плотности и символ С — самозатухающий. Это обычный дешевый материал, широко используемый в строительстве для утепления наружной поверхности зданий и внутренних помещений различного назначения.

ПС изготавливают после смешивания и прессования полистирола и порофора, после чего прессованные заготовки вспенивают в среде водяного пара. Известные марки — ПС-1 и ПС-4 обладают более высокой плотностью и лучшими физическими характеристиками, чем обычный ПСБ.

ЭППС — экструдированный пенополистирол производят путем добавления в полистирол газов-катализаторов, приводящих к его вспениванию, после чего материал выдавливается из специальной установки (экструзера). В строительной сфере широко используется экструдированный пенополистирол под торговой маркой Пеноплекс, обладающий наиболее высокими прочностными показателями из всех видов пенопластов.

Технические характеристики пенополистирола

Рис. 3 Технические характеристики пенополистирола ПСБ

Преимущества и недостатки утеплителя из ППС

Скорлупа ППС для изоляции труб при бытовом и промышленном использовании имеет следующие преимущества:

  • Низкая теплопроводность, позволяющая эффективно сохранять тепло.
  • Длительный срок службы — материал можно эксплуатировать до 50 лет в изолированном от солнечных лучей пространстве, ППС не гниет и очень медленно разлагается.
  • Хотя обычный пенопласт не является прочным и плотным материалом, при экструзии (сжатии) его плотность значительно возрастает. Производитель выпускает несколько групп пенопластов с разными параметрами, при изготовлении скорлупы используют технологию, позволяющую подобрать подходящий по плотности материал. Изолятор может быть изготовлен из популярной разновидности — Пеноплекс, имеющей высокие прочностные характеристики.
  • Конструкция скорлупы выполняется в виде сборных сегментов — это позволяет при необходимости легко демонтировать установленный изолятор и использовать его многократно.
Читайте также:  Как утеплить водопроводную трубу в земле своими руками: основные материалы и технология

Параметры пенополистирола

Рис. 4 Параметры ПС

  • Пенополистирол практически не впитывает воду, поэтому после установки защищают трубопровод от отрицательного воздействия влаги.
  • Материал устойчив к температурам окружающей среды от -50 до +80 С. и способен выдерживать температурные перепады в широком диапазоне.
  • Пенопласт не подвержен влиянию природных химических элементов, содержащихся в почве и воде (соли различных металлов), хорошо противостоит плесени и грибку.
  • Оболочка имеет малый вес и отличается простотой и скоростью способа монтажа — утеплять трубы с ее помощью по силам одному человеку.
  • Скорлупа универсальна — может изготавливаться под заказ любых размеров, использоваться снаружи и внутри помещения.
  • Материал безвреден для человека, в отличие от устаревшей стекловаты при работе с ним не требуется применение специальных защитных средств.
  • Пенопласт считается отличным поглотителем шума — это дает ему дополнительное преимущество при использовании в жилых помещениях.
  • Оболочка обладает высокой декоративностью, изолированные с ее помощью трубы не нарушают интерьер помещения в открытом виде.
  • Пенополистирол слабо горюч и не поддерживает горение, после исчезновения источника огня он самопроизвольно затухает в течение двух секунд.

Пример использования пенополистирола

Рис. 5 Пример утепления колодца ППС

К недостаткам материала следует отнести его следующие параметры:

  • Пенопласт быстро разлагается под воздействием ультрафиолетового излучения, поэтому на открытом воздухе его поверхность необходимо дополнительно защищать.
  • Многие распространенные в быту и строительной отрасли химические вещества разлагают полистирол, поэтому его нельзя красить или покрывать большинством жидких синтетических материалов.
  • При горении пенопласт выделяет ядовитый дым, наносящий огромный вред здоровью человека.

Утеплитель для труб из пенополистирола — особенности изготовления и использования

Пенопластовая скорлупа изготавливается на специальных станках методом вырезания сегмента из пенопластовых плит при помощи нагретой струны. Выпускаемая промышленностью утеплительная оболочка имеет следующие эксплуатационные параметры:

  • Утеплитель выпускают в виде сборного цилиндра различной длины и толщины, стандартная оболочка для труб имеет два или четыре сегмента, для колодцев их количество может доходить до 8.
  • Стандартные материалы для изготовления оболочки — пенопласты марок ПСБ-С различной плотности, для открытых трубопроводов используют материал с более прочной структурой.
  • Температура труб, на которые устанавливается оболочка, не должна превышать 80 С., со специальными дополнительными прокладками возможна эксплуатация утеплителя при температурах до 110 С.
  • Стандартных размеров скорлупа имеет длину 1 метр, минимальный диаметр внутренней окружности составляет 17 мм., максимальный размер вписанного круга — 1220 мм. толщина стенок может быть разной.
Читайте также:  Сильфонная подводка для воды: основные параметры, выбор и подключение

Производство скорлупы

Рис. 6 Как получают теплоизоляционную скорлупу

  • Все половинки скорлупы имеют выступы, обеспечивающее соединение шип в паз, для их фиксации дополнительно используют клей или скотч. Собранную оболочку можно всегда разобрать без повреждений и деформации.
  • При наружных работах используется пенополистирольная скорлупа, покрытая материалом, предохраняющим ее поверхность от воздействия ультрафиолетового излучения.
  • Станки с программным управлением позволяют изготавливать оболочки требуемой толщины и диаметра под заказ, в некоторых модификациях предусмотрен желобок для прокладки обогревающего кабеля.

Как правильно утеплить трубы пенополистиролом

Наиболее сложная работы по утеплению — это изоляция труб большого диаметра, на своем участке данную процедуру можно провести самостоятельно при помощи пенопластовой оболочки. Работы проводят в таком порядке:

  1. По трассе расположения трубопровода выкапывается траншея на средней отметке уровня промерзания почвы (получить необходимые данные можно из интернета по специальным картам для разных областей в зависимости от грунта).
  2. В канаву засыпается песок с толщиной слоя 10 — 20 см.
  3. Проверяется состояние труб — они должны быть сухими, влага под утеплителем может привести к их коррозии, также укладку необходимо производить в сухую погоду. Поверхность металлических труб обрабатывается антикоррозионным материалом.

Как правильно утеплить трубы пенополистиролом

Рис. 7 Теплоизоляция скорлупой — способ монтажа на трубопроводы

  1. Собранная трубопроводная система укладывается на дно ямы с таким расчетом, чтобы в нижней части оставался зазор на толщину оболочки.
  2. Приобретенная заранее скорлупа, соответствующая диаметру трубы, устанавливается таким образом, чтобы части одной половинки плотно соединялись с другими. При монтаже работы лучше проводить вдвоем — один человек будет плотно сжимать сегменты, а другой фиксировать их скотчем. При монтаже можно воспользоваться клеем, но процесс займет намного больше времени, будет экономически невыгодным, а само соединение последствии невозможно будет разобрать.
  3. Угловые соединения лучше вырезать по месту монтажа при помощи обычной ножовки по дереву.
  4. После установки оболочки ее поверхность закрывают специальным защитным покрытием, которое поставляется в комплекте. При его отсутствии оболочку можно накрыть пленкой из полиэтилена.
  5. После монтажа траншея засыпается песком на 10 — 20 см. выше уровня трубопровода, затем поверхность выравнивается землей.

Утепление труб из пенополистирола

Рис. 8 Пример использования скорлупы из пенополистирола для утепления труб

Применение современных технологий для изготовления утеплителей расширило область применения традиционного пенопласта. Изготовленная из пенополистирола утеплительная скорлупа проста в монтаже, обеспечивает высокую защиту трубопровода от низких температур, только при наружном использовании ее поверхность нуждается в защите от солнца. ППС скорлупа имеет эстетичный внешний вид, может быть выполнена под заказ в широком диапазоне установочных размеров.
