схема отопления с принудительной циркуляцией

Если использовать естественную циркуляцию в системах отопления в домах, где нет подвала и котел находится на том же уровне, что и радиаторы, то из-за малой высоты стояков, возникают случаи плохой циркуляции воды. В этом случае имеет смысл использовать циркуляционный насос, так называемая схема отопления с принудительной циркуляцией, при помощи насоса будет создаваться в системе необходимый напор.

Циркуляционный насос предпочтительнее ставить в обратной магистрали, в ней вода охлаждена, что увеличивает срок службы насоса. Также в систему необходимо включить расширительный бак, который как и насос, должен устанавливаться на обратной магистрали. К самой высокой точке разводки необходимо подключить воздухосборник.

Циркуляционный насос схема отопления с принудительной циркуляцией схема отопления с принудительной циркуляцией grundfos ups 25 401

Циркуляционный насос



Схема отопления с принудительной циркуляцией предполагает использование циркуляционного насоса, в качестве которого, подойдет по своим параметрам малошумящий горизонтальный центробежный насос. У такого насоса достаточно высокая производительность и не слишком большой напор.

poputnoe-dvizhenie-vody схема отопления с принудительной циркуляцией схема отопления с принудительной циркуляцией poputnoe dvizhenie vody 300x300

Система отопления с попутным движением воды



схема отопления с принудительной циркуляцией с попутным движением воды:

Читайте также:  Гидравлические испытания трубопроводов систем отопления

1. котел;
2. главный стояк;
3. расширительный бак;
4. воздухосборник;
5. подающие стояки;
6. обратные стояки;
7. обратная линия;
8. расширительная труба;
9. насос.

Выгода применения насосной циркуляции заключаются в следующем:

  • равный напор на всех этажах;
  • достаточный напор на первом этаже при отсутствии подвала;
  • возможность подавать горячую воду достаточно далеко от котла;
  • возможность уменьшения диаметра трубопроводов, что значительно может сэкономить стоимость работ по монтажу отопления;

Недостаток у насосной схемы один, это зависимость от бесперебойного электроснабжения дома.

схема отопления с принудительной циркуляцией схема отопления с принудительной циркуляцией схема отопления с принудительной циркуляцией prinuditelnaya cirkulyaciya verh razvodka 300x300

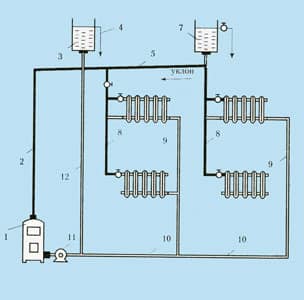

схема отопления с принудительной циркуляцией



схема отопления с принудительной циркуляцией с верхней разводкой:

1. котел;
2. подающая линия;
3. расширительный бак;
4. сигнальная линия;
5. подающая линия (верхняя магистраль);
6. воздушная линия;
7. воздухосборник;
8. подающие стояки;
9. обратные стояки;
10. обратная магистраль;
11. насос;
12. расширительная труба.

prinuditelnaya-cirkulyaciya-nizhn-razvodka схема отопления с принудительной циркуляцией схема отопления с принудительной циркуляцией prinuditelnaya cirkulyaciya nizhn razvodka 300x300

Схема отопления с принудительной циркуляцией с нижней разводкой



схема отопления с принудительной циркуляцией с нижней разводкой:

1. котел;
2. подающая линия;
3. расширительный бак;
4. сигнальная линия;
5. подающая линия;
6. воздушная линия;
7. воздухосборник;
8. подающие стояки;
9. обратные стояки;
10. обратная магистраль;
11. насос;
12. расширительная труба.
