Погружной насос для скважины Водолей — параметры, конструкция и ремонт

На отечественном рынке хорошо зарекомендовали себя центробежные скважинные электронасосы для подъема воды украинского производства под брендом Водолей. Производственное предприятие Промэлектро из города Харьков выпускает широкий модельный ряд скважинных, поверхностных и вибрационных электронасосов, насос для скважины Водолей известен как долговечный и качественный агрегат, способный функционировать без поломок до 10 лет.

Погружной насос для скважины Водолей

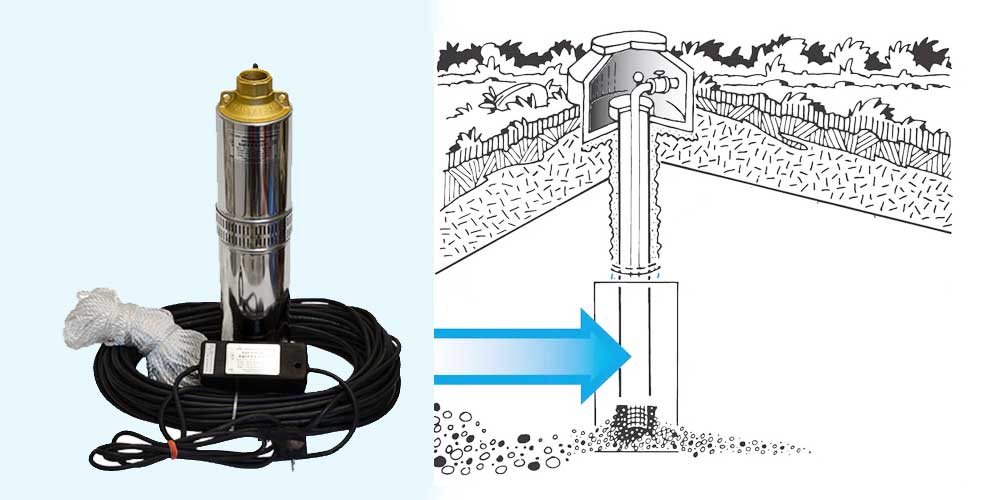

Рис.1 Погружные электронасосы для скважин и колодцев Водолей

Области применения скважинного электронасоса Водолей

Скважинные насосы Водолей разработаны для бытового применения и могут использоваться в целях:

  • для водозабора из скважин или колодцев при организации индивидуального водоснабжения домов;
  • для подъема чистой воды из различного вида водоемов — бассейнов, прудов, озер или рек;
  • при проведении дренажных работ в случае затопления цокольных помещений в домах (подземные гаражи, погреба, подвалы);
  • для полива земельных участков с садами и огородами, наполнения бочек и различного вида емкостей водой.

Насос Водолей конструкция

Рис. 2 Погружной насос для скважины водолей — конструкция

Принцип работы и конструктивное устройство электронасоса Водолей

Электронасос относят к центробежным моделям, в которых забор воды осуществляется через входное отверстие, размещенное по центру оси рабочего колеса. Поступающая внутрь жидкость отбрасывается изогнутыми лопастями к краю рабочей камеры, и за счет центробежной силы выталкивается наружу через выходной патрубок в боковой части корпуса.

Насос работает за счет вращения электродвигателя и конструктивно исполнен из двух частей: электрической и насосной. Первая имеет асинхронный электродвигатель и наружный блок управления, закрепленный на шнуре с вилкой.

Электродвигатель включает в себя статор и ротор, закрепленный на торцевых подшипниках и в ванне с экологически безвредным маслом.

В насосную часть входит сетчатый фильтр в средней части устройства, блок ступеней с центробежными рабочими колесами, цилиндрическими кольцами и лепестковыми отводами, приводимыми в движение от вала электродвигателя, и выходной патрубок.

особенности глубины глубинные насосы водолей технические характеристики

Рис. 3 БПЦЭ 0,32, БПЦЭ 0,5 глубинный насос для скважины водолей характеристика

Конструктивные особенности электронасосов Водолей

Погружной насос Водолей для водозабора имеет следующие конструктивные особенности:

  • Агрегат состоит из модулей: узла с электродвигателем в нижней части и блока рабочих колес в верхней половине, посередине корпуса установлен сетчатый фильтр.
  • Корпус электронасоса сделан из нержавейки, вверху установлена латунная крышка с резьбой внутри в 1 дюйм и двумя боковыми ушками для крепления подвешивающего троса.
  • Агрегат имеет внешний конденсаторный модуль с кабелем питания и вилку с заземляющим контактом (I класс электрозащиты), для защиты от перегрева в обмотку электронасоса встроено немецкое тепловое реле Thermik.
  • В корпусе насоса нет встроенного обратного клапана, при подключении трубопровода его устанавливают в переходную муфту на выходе агрегата.

Рис. 4 Напорные параметры БПЦЭ 0,32, БПЦЭ 0,5

Глубинные насосы Водолей для скважин технические характеристики

Глубинные насосы Водолей, разработанные для водоснабжения загородных домов, имеют следующие эксплуатационные и технические параметры:

  • Однофазное напряжение питания 220 В. у всех моделей, устройство сохраняет свою работоспособность в диапазоне от 198 до 242 В.
  • Насосы рассчитаны на откачку чистой воды с температурой не более 35 С., минерализация не должна превышать 1500 г./м. куб.
  • Номинальный объем подачи в зависимости от модели составляет от 1,2 до 5,8 м. куб./ч.
  • Номинальная мощность двигателя у разных марок лежит в диапазоне от 440 до 2820 Вт.
  • Глубина погружения агрегата под воду до 10 м.
  • Напор электронасосов при номинальной подаче составляет 14 — 140 метров.
  • Наружный диаметр насоса равен 96 мм, БПЦЭ могут работать в скважинах размером более 120 мм., модели БПЦЭУ рассчитаны на эксплуатацию в скважинах или установку в колодцы от 100 мм.
Читайте также:  Как выбрать циркуляционный насос отопления

скважинные тепловые химические мембранные

Рис. 5 Вибрационный насос БВ, скважинный винтовой НВП и поверхностный насос Водолей БЦ.

Разновидности насосов Водолей

Украинский производитель выпускает насосное оборудование для водозабора с глубины нескольких категорий, бытовые погружные электронасосы имеют следующую буквенную маркировку:

  • БЦПЭ — бытовые центробежные погружные электронасосы, состоят из 4 серий разной производительности с обозначенным номинальным объемом подачи: БЦПЭ 0,32, БЦПЭ 0,5, БЦПЭ 1,2, БЦПЭ 1,6.
  • НВП — винтовой погружной насос, производитель поставляет на рынок только одну модель серии НВП — НВП 0,32;
  • БВ — бытовые вибрационные электронасосы с двумя обратными клапанами, хорошо известны потребителю по брендовым названиям Алфей, Орион и Посейдон.

Не следует путать оригинальные украинские вибрационные электронасосы Водолей, визуально отличающиеся от аналогов своей двухклапанной конструкцией, с российским Водолей-3, выпускаемым в Кирове на заводе Лепсе.

Бцпэ 0 32 63у

Рис. 6 Электронасосы БПЦЭ 1,2, БПЦЭ 1,6 – технические характеристики

Маркировка электронасосов Водолей

Бытовые центробежные погружные электронасосы БЦПЭ маркируется следующими символами:

  1. Первая цифра указывает на номинальный объем подачи жидкости устройством в кубических метрах секунду, разделенных на 1000. Для перевода данного обозначения в более распространенные кубические метры в час показатель умножают на 36.
  2. Второе цифровое обозначение соответствует напору на графике напорных характеристик при указанном номинальном объеме подачи.
  3. Некоторые модификации электронасосов имеют в конце символ У — в этом случае БЦПЭУ означает улучшенную модель со встроенным в корпус кабелем питания, выходящим сверху (в старых моделях он располагался сбоку в углублении корпуса и закрывался защитной крышкой).

Рис. 7 БПЦЭ 1,6, БПЦЭ 1,2 – напорные характеристики

Установка и подключение насосов Водолей

Как и все погружные скважинные электронасосы для индивидуального водоснабжения, БЦПЭ рассчитан на работу в составе установки водоснабжения в комплекте основными узлами стандартных насосных станций: гидроаккумулятором, реле сухого хода и давления, манометром, фильтром.

Перед вводом агрегата в эксплуатацию выполняют следующие действия:

  1. подключают насос с помощью розетки к электрической сети, при этом необходимо убедиться в целостности кабеля питания;
  2. соединяют выходной патрубок электронасоса с напорным трубопроводом при помощи переходных муфт, труба должна иметь диаметр 1 дюйм;
  3. привязывают трос к ушкам верхней крышки агрегата, при помощи изоляционной ленты или пластиковых хомутов соединяют вместе с шагом 1 — 2 метра водопроводную трубу, трос и электрический кабель, избегая натяжения последнего;
  4. опускают электронасос в скважину, закрепляя трос и трубу на оголовке, при этом глубина его погружения под воду не должна превышать 10 метров при расстоянии до дна от 40 см.

Во время работы необходимо следить затем, чтобы электронасос был полностью опущен в воду, а питающий кабель находился в размотанном состоянии.

Обслуживание и хранение глубинного насоса Водолей

Электронасосы не нуждаются в специальном обслуживании и способны работать длительное время при соблюдении правил эксплуатации. Перед хранением агрегат извлекают из скважины, сливают остатки воды из насосного узла и сушат, этот малыш должен находиться в сухом и чистом помещении с температурой 5 — 35 С. на расстоянии не менее 1 метра от радиаторов отопления. Не допускается его нахождение под прямыми солнечными лучами, в комнате с агрессивными газами или парами кислот и щелочей.

Рис. 8 Винтовой насос НВП — параметры

Возможные поломки и нюансы ремонта насосов Водолей

Основными причинами выхода электронасоса БЦПЭ из строя является неправильный монтаж в скважину, эксплуатация агрегата в загрязненной воде и физический износ деталей с течением времени. Также агрегату при длительной эксплуатации нужна периодическая чистка, регулярно следует проверять работу насоса на соответствие техническим характеристикам.

Для проведения работ по замене изношенных деталей насос разбирает своими руками, используя следующую последовательность действий:

  1. Отключает устройство от электрической сети, извлекают из скважины и отсоединяют напорную трубу и трос.
  2. Снимают в средней части сетчатый фильтр и откручивают четыре болта с шестигранной головкой гаечным ключом на 10 мм., соединяющих электрическую и насосную части устройства.
  3. Блок с рабочими колесами зафиксирован в корпусе стопорным кольцом, для его извлечения сжимают часть насоса сверху и снизу при помощи домкрата или пресса, после чего извлекают стопорное кольцо и достают ступени с рабочими колесами, направляющими кольцами и шайбами. Их можно почистить или заменить новыми деталями, приобретенными в сервисном центре.
  4. Для разборки блока с электродвигателем откручиваются винты в нижней части насоса, снимают крышку и сливают масло, после чего можно извлечь электродвигатель для замены торцевых подшипников.
Читайте также:  Как сделать фильтр для скважины своими руками: несколько вариантов

Ремонт насоса Водолей

Рис. 9 Электронасос БЦПЭ – основные моменты разборки

Как правильно выбрать насос для скважины Водолей

Выбор и установка скважинного насоса Водолей должны учитывать характеристики скважины (ее дебит должен обеспечивать нужный объем водозабора) и расстояние до источника потребления воды, подбор устройства с нужными параметрами рассмотрим на следующем примере.

Необходимо обеспечить водой семью из 3 человек, расстояние до дома равно 30 м., максимальное расстояние до водного зеркала в скважине (динамический уровень воды, определяется при работающем электронасосе) составляет 20 м.

Решая, как определить потребление воды семьей из трех человек, можно воспользоваться усредненными данными, в большинстве случаев оно составляет 1,8 м. куб./ч.

Чтобы определить напор воды, необходимо суммировать длину вертикального и горизонтального участков с учетом потерь, а также рабочее давление в системе, переведенное в метры. Если напорный трубопровод имеет диаметр 1 дюйм, метр вертикального водяного столба приравнивают к 10 м горизонтального участка, общие потери в линии берут равными 20% (при расчетах напор в трубах умножаем на 1,2). Электронасос опускают на 2 метра ниже динамического уровня, для корректной работы автоматики в системе управления требуется создание в линии максимального давления около 3 бар., что соответствует 30 метрам вертикального водяного столба. В итоге получаем следующую формулу для расчета общего напора H в метрах вертикального столба:

Н = (22 + 30/10) х 1,2 + 30 = 60 метров.

Для выбора подходящей модели электронасоса используются графики напорных характеристик, из которых видно, указанной подаче в 1,8 м. куб./ч. и номинальному напору 60 м соответствует модель БЦПЭ 0,5 63У.

устройство колодец насос

Рис. 10 Электронасос Водолей в составе установки водоснабжения

Достоинства насосов торговой марки Водолей

Электронасосы Водолей заслужили положительные отзывы многих потребителей, имея следующие преимущества и особенности:

  • Электронасос выполнен из качественных деталей (нержавейка, латунь, высокопрочный пластик), обеспечивающих длительный срок его эксплуатации.
  • Агрегат имеет высокую ремонтнопригодность, легко разбирается своими руками с использованием простого бытового инструмента.
  • Электронасосы неприхотливы к условиям эксплуатации, могут длительное время работать со слегка загрязненной водой
  • Насосы имеют внутреннюю обмотку с тепловой защитой от перегрева и встроенный кабель большой длины с выносным конденсаторным блоком — данные факторы существенно повышают надежность электрической части.
  • Глубинный насос Водолей имеет оптимальный баланс цены и качества, его стоимость зависит от модификации и составляет 100 — 300 у.е., что в несколько раз ниже дорогих зарубежных аналогов (Grundfos, Pedrollo, Speroni) и сопоставимо по ценам с российскими и китайскими моделями.
  • Производитель указывает высокий срок службы электронасосов БЦПЭ, доходящий до 10 лет при минимальной наработке до отказа в 10000 часов, гарантийный срок, устанавливаемый на электронасос, составляет 1,5 года.

Насос Водолей

Рис. 11 Глубинный погружной насос для скважины Водолей – установка в водный источник

Электронасосы Водолей украинского производства при той же стоимости в отличие от российских и китайских аналогов считаются более качественными устройствами, способными прослужить без ремонта не менее 10 лет. Агрегаты обладают хорошей ремонтопригодностью, своими руками можно легко почистить электронасос, произвести ремонт мелких поломок и заменить наиболее часто выходящие из строя детали (подшипники, рабочие колеса).
