Неполнопроходной шаровой кран: формула расчета условного прохода

Неполнопроходной шаровой кран имеет диаметр выходного отверстия шара меньше диаметра трубопровода на один или несколько типоразмеров. Подобные шаровые краны имеют больший коэффициент гидравлического сопротивле­ния, чем полнопроходные, но в них ниже веро­ятность возникновения гидравлического удара из-за слишком быстрого перекрытия рабочей среды.

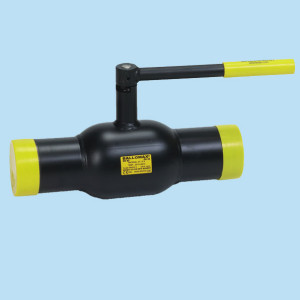

Неполнопроходной шаровой кран

Газовый Неполнопроходной шаровой кран

Неполнопроходной шаровой кран

Фланцевый Неполнопроходной шаровой кран

Применение неполнопроходных кранов обе­спечивает снижение усилий и моментов, необ­ходимых для управления арматурой, а также уменьшенную стоимость изготовления за счет сокращения металлоемкости.

Неполнопроходной шаровой кран имеет основные параметры, которыми являются, строительная длина, величина перекрытия и коэффициент полнопроходности, то есть отношение фактической площади живого сечения прохода крана к площади услов­ного прохода:

f=4Fφ/nDу

  • где Fφ — фактическая площадь живого про­ходного сечения крана;
  • Dу — диаметр условного прохода.

От этого параметра зависят такие важные характеристики, как габариты, строительная длина, надежность и долговечность изделия: при уменьшении коэффициента полнопроходности уменьшаются и габаритные размеры конструк­ции и, как следствие, сокращаются габариты и вес изделия, но увеличивается коэффициент гидравлического сопротивления.
