Колодцы пластиковые смотровые

Колодцы пластиковые смотровые — это устройства, которые уста­навливаются на сетях канализации и предназначены для проведения ра­бот по обслуживанию трубопроводов непосредственно внутри колодца, без применения специализированных технических средств.

В системах наружной канализации для устройства колодцев долгое время традиционно использовали железобетонные кольца. Последнее время все чаще стали использовать пластиковые колодцы, которые постепенно завоёвывают рынок благодаря своим уникальным свойствам.

Колодцы пластиковые — основные достоинства:

  • быстрота и лёгкость монтажа, применение тяжелого оборудования сведено до минимума;
  • незначительное гидравлическое сопротивление;
  • экологичность, проникновение грунтовых вод внутрь колодца и попадание сточных вод в грунт невозможно;
  • подавление размножения бактерий на стенках, что свойственно всем пластмассам;
  • стойкость к большому количеству агрессивных сред.

Колодцы пластиковые на трубопроводах располагают в местах изменения диаметров и уклонов трубопро­водов, в местах изменения направления в плане и устройства присоединения к ним боковых веток, а также на прямолинейных участках труб через 35-300м (с увеличением диаметра труб расстояние между колодцами увеличивается).

При построении канализации используются следующие виды колодцев:

  • колодцы проходные (линейные), линейные смотровые колодцы устанавливают на прямолинейных участ­ках сетей всех систем, на расстояниях, зависящих от диаметра труб.
  • поворотные колодцы предусматривают во всех точках изменения на­правления линии в плане (на поворотах). Поворотный колодец отлича­ется от линейного формой лотка, который имеет криволинейное очер­тание в виде плавной кривой с минимальным радиусом искривления.
  • колодцы соединительные (узловые) устанавливают в местах соединения двух-трех кана­лизационных линий. Они имеют узел лотков, соединяющих не более трех подводящих труб и одной отводящей.
  • контрольные колодцы устанавливают в местах присоединения дво­ровой, внутриквартальной или заводской сети к уличной.
  • перепадные колодцы предусматривают на участках, где отметки лотка подводящей и отводящей труб резко различны.
  • колодцы промывные (канальные промыватели).
Читайте также:  Фитинги для наружной канализации

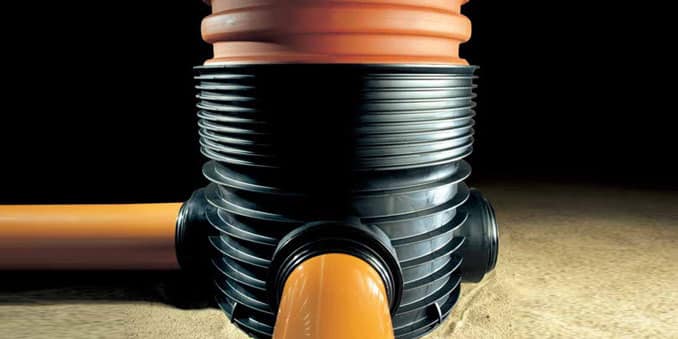

Конструкция пластиковых колодцев

Колодцы пластиковые состоят из нескольких частей:

  • нижней части, камеры или основания колодца, она изготовлена из полипропилена (РР) или полиэтилена (ПЭ) и снабжена уплотнениями, вмонтирован­ными на фабрике, в раструбах и в месте соединения с подъёмной трубой.
  • подъемная и телескопическая трубы изготовлены из непластифицированного поливинилхлорида (НПВХ).
  • Цвет — коричневый или черный
Колодцы пластиковые Колодцы пластиковые Колодцы пластиковые смотровые kolodtsyi plastikovyie konstrukciya

Колодцы пластиковые

Преимущества пластиковых колодцев

Колодцы пластиковые смотровые обладают высокой стойкостью к цикли­ческим и динамическим нагрузкам, они не теряют герметичности даже при воздействии импульсивных нагрузок, благодаря чему могут использоваться для строительства систем канализации на объектах с самыми высокими требованиями по безопасности и надежности. Монтируются как отдельные изделия. В своей конструкции они идентичны железобе­тонным, но вместе с тем колодцы пластиковые проще и главное де­шевле при монтаже и эксплуатации­.

Чтобы устранить возможность передачи на корпус колодца нагрузки, возникающей от проез­жающего на поверхности транспорта, либо по другим причинам, используется телескопиче­ская труба. Телескопическая труба под воздействием нагрузки, сдвигается вдоль опорной трубы и уплотнительного кольца, а при снятии нагрузки возвращается в исходное состояние.

Читайте также:  замена чугунного стояка на пластиковый

По сравнению с традиционно применяемыми железобетонными ко­лодцами, полиэтиленовые колодцы имеют еще ряд неоспоримых преи­муществ:

  • Антибактериальность. Одно из выдающихся свойств полимеров — полное отсутствие возможности размножения бактерий на вну­тренней поверхности трубы.
  • Экологичность. Колодцы пластиковые из полиэтилена и места их соединения с трубами остаются герметичными в течение десят­ков лет;

 Монтаж пластиковых колодцев

1. Подготовить место монтажа колодца в соответствии с проектом;

montag-kolodca-1 Колодцы пластиковые Колодцы пластиковые смотровые montag kolodca 1

Подготовка траншеи



2. Отверстия колодца закрыть заглушками для избежания попадания грунта внутрь камеры на уплотнения;

montag-kolodca-2 Колодцы пластиковые Колодцы пластиковые смотровые montag kolodca 2

Установка заглушек



3. Камеру колодца установить горизонтально на песочную подушку. Проверить положение камеры при помощи уровня;

montag-kolodca-3 Колодцы пластиковые Колодцы пластиковые смотровые montag kolodca 3

Выравнивание колодца при помощи уровня



4. Удалить заглушки и присоединить канализационные трубы к камере колодца;

montag-kolodca-4 Колодцы пластиковые Колодцы пластиковые смотровые montag kolodca 4

Присоединение канализационных труб



5. Установленная и подключенная камера засыпается на 15 см выше уровня входов камеры;

montag-kolodca-5 Колодцы пластиковые Колодцы пластиковые смотровые montag kolodca 5

Засыпка основания колодца



6. Подъемную трубу обрезать пилой до такой длины, чтобы телескопическая труба была углублена в ней минимум на 20 см. Уплотнительное кольцо очистить и покрыть смазкой. Нижнюю часть трубы отшлифо­вать. Приготовлен­ную трубу вручную зафиксировать в колодце. Присы­пать законченный отрезок;

montag-kolodca-6 Колодцы пластиковые Колодцы пластиковые смотровые montag kolodca 6

Присоединение подъемной трубы



7. Установить люк с телескопической трубой и уплотнением. Уплотняющее кольцо телескопической трубы очистить и смазать;

montag-kolodca-7 Колодцы пластиковые Колодцы пластиковые смотровые montag kolodca 7

Установка люка с телескопом



8. После установки телескопической трубы определить уровень чугунного люка с помо­щью нивелировочной рейки. Колодцы пластиковые при засыпке следует обратить особое внимание, чтобы наполнение вокруг верхней части колодца выполнялось равномерно. Материал напол­нения должен быть очень хорошо уплотнен.
