Электросварные фитинги предназначены для неразъемной сварки полиэтиленовых труб при строительстве систем водо- и газоснабжения. При сварке деталями с закладными электронагревателями, трубы соединяются между собой при помощи специальных полиэтиленовых соединительных деталей, имеющих на внутренней поверхности встроенную электрическую спираль из металлической проволоки.Получение сварного соединения происходит в результате расплавления полиэтилена на соединяемых поверхностях труб и деталей за счет тепла, выделяемого при протекании электрического тока по проволоке спирали.

Основное предназначение электросварных фитингов заключается в соединении труб из ПНД между собой, с запорной и регулирующей арматурой, в местах перехода на стальные трубопроводы, а также устройства необходимой конфигурации трубопровода. Электросварные фитинги особенно удобны в стесненных условиях, когда применение стыковой сварки не имеет возможности.

Электросварные фитинги являются универсальными деталями трубопровода и предназначены для использования с полиэтиленовыми трубами любой толщины и показателя SDR, в то время, как при стыковой сварке могут соединяться трубы только с одинаковой толщиной стенки.

Электросварные фитинги Электросварные фитинги Электросварные фитинги es svarka 300x300

Электромуфтовая сварка с трубами различной толщины стенки (SDR)

Сварка деталями с закладным нагревательным элементом так же является основным видом сварки для ПЭ труб малых диаметров (менее 50 мм). При этом способе соединения увеличивается площадь сварного шва, а также обеспечивается определенная самоцентровка трубы.

Читайте также:  Полиэтиленовые трубы технические характеристики

Давление в зоне сварки создается за счет теплового расширения трубы. Цифрами «1» и «2» показаны «холодные» зоны, препятствующие вытеканию расплава из зоны сварки. Поскольку полиэтилен по своим реологическим свойствам относится к группе хорошо свариваемых материалов (температурный интервал вязкотекучего состояния ΔТ более 70 °С, минимальная вязкость расплава менее 103 Па·с), вышеописанные способы показали свое преимущество перед другими в силу своей технической простоты и достаточной надежности.

Электросварные фитинги Электросварные фитинги Электросварные фитинги es svarka3 300x300

Процесс сварки

Электросварные фитинги Электросварные фитинги Электросварные фитинги es svarka4 300x300

Холодные зоны

Сварка при помощи электросварных фитингов производится при помощи специального электромуфтового сварочного аппарата. Сварочный аппарат выполнен таким образом, чтобы весь процесс сварки произвести максимально автоматически. В комплекте с каждым фитингом имеется специальная наклейка или карточка со штрих-кодом. В данном коде зашифрована вся информация о времени необходимом для сварки и остывания фитинга, силы тока.

Сканер сварочного аппарата считывает все необходимые параметры для настрой и проведения сварочного процесса, самостоятельно настраивается и выполняет всю работу по нагреву спирали до необходимой температуры, выдерживает спираль в нагретом состоянии необходимое для этого времени, а затем остужает фитинг в течении того времени, которое устанавливает производитель.

В настоящее время все производители фитингов стараются использовать универсальные коды, работающие со сварочными аппаратами любых производителей. В свою очередь, производители сварочных аппаратов стараются закладывать в память аппарата всех известных производителей. В случае не правильного определения или неопределения параметров сварки, их можно ввести в аппарат в ручном режиме, введя данные, которые производитель прописывает на самом фитинге.

Читайте также:  Фланцевое соединение полиэтиленовых труб

У современных сварочных аппаратов имеется функция ведения протоколирования сварочного процесса, что в современных условиях является необходимым требованием, особенно при сварке газовых труб. Протоколы сварки сохраняются в памяти сварочного аппарата или флэшнакопителя и потом могут быть распечатаны на принтере и приложены к документации на сдаваемый объект.

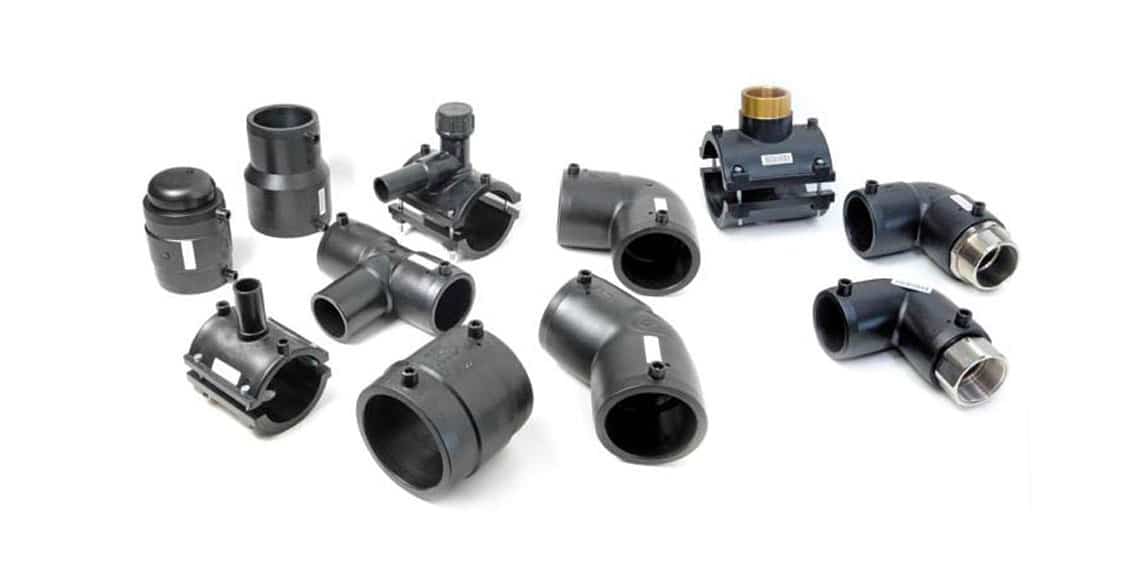

Электросварные фитинги выпускаются в широком ассортименте, различающимся по виду, конфигурации и размеру. Они могут быть соединительными или переходными. Соединительные электросварные фитинги включают в себя муфты, равносторонние тройники, отводы. Переходные электросварные фитинги включают в себя редукционные муфты, переходные тройники, переходы на резьбовое соединение и т.д.

sedeka-elektrosvarnaya Электросварные фитинги Электросварные фитинги elektromuftovaya sedekka 300x300

Электросварные фитинги — Седелка электросварная

В ассортимент электросварных фитингов также входят седловые отводы. Они очень удобны при устройстве врезки в основную трубу второстепенного трубопровода. Седелка хороша тем, что при ее установке, не нарушается целостность трубы. Седелка просто накладывается на поверхность трубы, а для вывода просто просверливается отверстие в трубе.
