Бандаж для труб, что это такое и как эффективно устранить течь в трубе

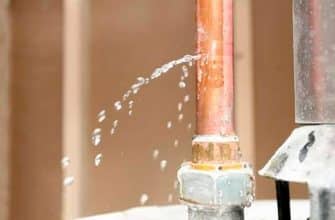

При использовании трубопроводов для подачи воды или отопления нередко происходит его разгерметизация — в этом случае на помощь приходит ремонтный бандаж. Бандаж для труб это специальное техническое устройство для устранения дефектов трубопроводов, вызывающих утечку воды.

Отличительная особенность бандажа — универсальность, он может быть эффективно использован для устранения дефектов в металлических, чугунных, полипропиленовых, полиэтиленовых магистралях в местах соединения труб или в случае их повреждения. В условиях, где требуется экстренный ремонт или бандажные устройства применить невозможно, полезно знать другие способы устранения течи в линиях своими руками, которые широко применяются в быту.

Виды трубных хомутов

Рис.1 Хомут для труб и бандаж — виды

Что такое бандаж

Бандаж или ремонтный хомут — приспособление, предназначенное для ремонта трубопроводов, имеет резиновый уплотнитель и фиксируется на поверхности посредством затяжных винтов. Он состоит из двух соединяемых частей (прочный металл большой толщины) или цельной металлической пластины (тонкая листовая сталь), надеваемой на ремонтируемый участок посредством расширения.

Изделия выпускают разных диаметров под стандартные трубные размеры в дюймах, для стыковки частей используют винты под плоскую, крестовую отвертку или шестигранный ключ.

Основной материал изготовления раздвижных приспособлений — сталь оцинкованная, нержавейка марки 304, двухкомпонентные виды изготавливают из дюралюминия, чугуна или аналогичных сплавов.

В зависимости от конструктивного исполнения и назначения бандажи бывают следующих видов:

  1. Двухсторонние. Состоят из частей, соединяемых с помощью болтов, выпускаются разных диаметров в зависимости от ремонтируемого изделия. Одной из разновидностей является двухсоставные конструкции с резьбовым отводом для тройникового подключения.
  2. U-образные. Представляют собой металлическую скобу с отверстиями по краям, в которые вставляется стягивающий фиксирующий болт с гайкой.
  3. Хомут. Устройство состоит из стальной пластины круглой формы с прорезями по всей длине и регулировочным винтом. Данная конструкция позволяет изменять диаметр хомута в широких пределах.
  4. Монтажный хомут. Имеет приваренный винт, предназначен для монтажа труб на различных поверхностях.

Бандаж для труб это

Рис. 2 Бандаж для трубопроводов

Протечки в различных системах и причины их появления

В магистралях, используемых для водоснабжения, отопления и канализации во время эксплуатации могут возникнуть следующие дефекты:

  • Свищи в результате коррозии металла.
  • Продольные трещины из-за некачественного материала или неправильных условий эксплуатации.
  • Дыры в результате механических повреждений.
  • Утечки воды в стыковых соединениях на резьбе, пайке, сварке, раструбах чугунных или пластиковых канализационных труб.

Применение бандажей

Ремонтные хомуты применяются в следующих условиях:

  • Приспособления используются при ремонте медных, стальных, чугунных, асбестоцементных, керамических, различных видов пластиковых трубопроводов в системах отопления, водоснабжения и канализации.
  • Ремонтные бандажные устройства устанавливают только на вертикальные и горизонтальные участки трубопроводов.
  • Внешний диаметр труб, на которых используется бандаж, должен соответствовать его внутренним размерам и ни в коем случае не быть меньше его внутреннего диаметра.
  • Следует использовать хомут, ширина которого соответствует внешнему трубному диаметру, при размерах труб около 350 мм. длина хомута выбирается больше дефекта на 150 мм., для больших размеров трубопроводов — на 200 мм. шире поврежденного участка.
  • Если требуется отремонтировать сломанную трубу водопровода или состыковать две ее части, расстояние между участками не должно превышать 10 мм., а угол отклонения 2 — 3 градуса.
  • Использование бандажа неэффективно при размерах повреждения более 60% от его рабочей площади.
  • При ремонте водопроводной или канализационной ПВХ трубы ширина рабочей части работа должна быть в полтора раза больше размера дефекта.

Если повреждение в трубопроводе имеет большую длину (продольная трещина) для его устранения вырезают поврежденный участок, вставляют в проем новый отрезок трубы и устанавливают с двух сторон бандажные стяжки.

Способы ремонта трубы при помощи хомутов

Рис. 3 Установка ремонтных хомутов

Бандаж для труб это практично

Бандажный элемент является эффективным способом устранения течи благодаря следующим свойствам:

  1. Ремонтный хомут может иметь диаметр от 15 до 1200 мм., окружность изделий из двух составных полумуфт варьируется в диапазоне от 15 до 600 мм.
  2. Изделия выдерживают давление от 5 до 30 атмосфер.
  3. Номинальная рабочая температура, при которой эксплуатируются стандартные бытовые резиновые манжеты — от 20 до 60 С., максимальный предел достигает 120 С.
Читайте также:  Гидравлический расчет полиэтиленовых труб

Устранение течи в трубопроводах своими руками с помощью бандажа

Бандаж является специально разработанным устройством для ликвидации протечек, обеспечивающий высокую герметичность и надежность соединения всех видов трубопроводов, его установка (двухкомпонентная модель) проводится по следующей схеме:

1. Разбирают ремонтный хомут, откручивая соединительные болты, защищают поверхность трубопровода от ржавчины, краски и других видов загрязнений.

2. Устанавливают резиновую прокладку по центру повреждения с таким расчетом, чтобы ее края перекрывали отверстие на 30 мм. с двух сторон;

Бандаж для труб

Рис. 4 Ремонт водопровода с помощью бандажа

3. Одевают на прокладку две металлические половины и соединяют их четырьмя болтами, постепенно стягивая с двух сторон бандаж. При этом нельзя перетягивать соединение, если ремонтируются пластиковые трубы — это может привести к их продольным трещинам. При прикручивании лучше оставить небольшую течь и выждать некоторое время для того, чтобы пластичное резиновое кольцо лучше охватило трубу и герметично закрыло отверстие.

4. Двухкомпонентный ремонтный бандаж может служить не менее 5 лет, при необходимости всегда можно заменить резиновый уплотнитель в случае возникшей утечки и использовать изделие неограниченный срок.

Способы и материалы при ремонте стальных труб в системах отопления

Помимо ремонтных хомутов, существует довольно большое разнообразие способов ремонта поврежденных металлических труб, включающих в себя различные методы наложения заплаток и механического крепежа, которые могут быть использованы на криволинейных участках, непригодных для применения бандажей.

Бандаж на трубу из медицинского жгута

Рис. 5 Метод устранения протечки в сгоне медицинским жгутом

Металлический резьбовой болт или саморез

При небольшом диаметре свища на криволинейных участках магистрали или в батареях отопления используется при ремонте резьбовой металлический крепеж, с усилием вкрученный в отверстие. Для получения наиболее надежного соединения поступают следующим образом:

  1. Просверливают в трубе отверстие под резьбу чуть больше размеров свища, обычно оно меньше на 0,5 — 1 мм. стандартного диаметра (4, 5, 6 мм. и так далее).
  2. Нарезают метчиком резьбовой профиль под болт выбранного размера.
  3. Обрезают болт с таким расчетом, чтобы его головка опиралась на край дыры при установке, после чего ставят на него резиновую прокладку и вкручивают в отверстие.

Существенным недостатком такого метода является значительное перекрытие болтом канала подачи воды в магистралях малого диаметра, для канализационных линий горизонтального расположения способ не слишком приемлем — волокнистые отходы будут задерживаться на выступающей поверхности болта.

Холодная сварка

Холодная сварка является популярным компонентом для закупорки различного вида отверстий, ее композицией, проникающей внутрь изделия, заделывают водопроводы из разных материалов для подачи холодной и горячей воды.

При использовании холодной сварки поступают следующим образом:

  1. Обязательно перекрывают воду – при смачивании материал обладает низкой адгезией к металлу и под давлением будет выталкиваться из отверстия.
  2. Размешивают в резиновых перчатках небольшое количество вещества и наносят на дефектный участок сверху.
  3. По истечении минимум 10 минут сварка полимеризуется и изделие готово к использованию, материал способен выдерживать давление около 20 атмосфер и температуру до 260 С.

Заделка свища в трубе холодной сваркой

Рис. 6 Заделка свища холодной сваркой

Резиновый бинт

Отремонтировать поврежденный стальной трубопровод можно с использованием резинового бинта, который вырезает из перчатки, велосипедной камеры или используют готовое аптечное изделие.

При его применении поступают следующим образом:

  1. Обматывает поврежденный участок по спирали с запасом снизу вверх и возвращаются на середину свища.
  2. Эластичный бинт не выдерживает большого давления, поэтому точку месторасположения дыры укрепляют намоткой металлической проволоки или хомутом.

Главное преимущество применения эластичного бинта — возможность ремонта протечек в резьбовых соединениях металлических труб с использованием муфт (сгонов), при монтаже резиновый бинт герметично наматывается на неровную поверхность и закрепляется стальной стяжкой или проволокой.

Бандаж на трубе резиновый бинт

Рис. 7 Дефектный участок трубопровода, обмотанный изолирующим материалом

Эпоксидная смола

Эпоксидная двухкомпонентная смола — популярный в быту материал, пригодный для ремонта любого вида водопроводов, порядок ее использования выглядит следующим образом:

  1. Перекрывают воду, защищают наждачной бумагой или острыми предметами обрабатываемое место от ржавчины, краски и затем обезжиривают.
  2. Размешивают небольшое количество смолы в отношении компонентов 1 к 10 и готовят медицинский бинт.
  3. Наносят эпоксидную смолу на поверхность с запасом по длине и наматывают матерчатый бинт по спирали, после чего намазывают следующий слой с последующей обмоткой бинтом.
Читайте также:  Можно ли ставить холодильник рядом с газовой трубой, что скажет специалист

Линия готова к использованию после высыхания эпоксидного состава (около 24 часов), смола хорошо выдерживает температурные перепады и смену давлений. Часто вместо бинта применяют стеклоткань или материю с неплотной структурой.

Заделка свища в трубе эпоксидной смолой

Рис. 8 Ремонтные работы с эпоксидной смолой

Ремонт водопроводных и канализационных систем из чугуна

В жилых домах чугун повсеместно используют в стояках, часто утечки возникают в местах раструбного соединения с пластиковыми отводами. Давление в стояке практически отсутствует, так что его ремонт состоит в простой герметизации дефектного места.

Для проведения этих работ подходят технологии, используемые при герметизации стальных магистралей и некоторые другие способы.

Цементная обвязка

Если под рукой нет эластичного бинта, можно воспользоваться обычным марлевым в сочетании с цементным раствором, проводя следующие операции:

  1. Размешивают цемент с водой до получения сметанообразной массы.
  2. Опускают медицинский бинт в раствор и пропитывают его цементным составом.
  3. Обматывают дефектный участок несколько раз по спирали в 3 — 4 слоя.
  4. Трубопроводом можно пользоваться после высыхания состава спустя сутки.

Зачеканка

Методика используется для закрытия трещин и свищей в чугунных трубах и заключается во вбивании свинцовых заклепок в щелевые полости. Являясь мягким веществом, свинец надежно закрывает и герметизирует дефектный участок, когда полый отсек заполнен.

Заделка свища в чугунной трубе

Рис. 9 Способ заделки протечек чугунных труб

Набивка

Часто утечки возникают в раструбных стыках чугунных элементов, для их заделки используют набивку из волокнистых материалов, пропитанных битумом, работа проводится в следующем порядке:

  1. Извлекают старую набивку с помощью острых предметов, освобождая пространство для укладки ремонтных компонентов.
  2. Пропитанный битумом джутовый или пеньковый канат (веревку) плотно заталкивают в образовавшуюся щель по всему периметру, оставляя сверху расстояние около 10 мм.
  3. Закрывают набивку цементным раствором, замазывая им свободное пространство.

Чопики

Чопик относится к способам ремонтирования чугунных и стальных труб советских времен, для заделки дыр используют деревянные заглушки из твердых пород дерева. Основное преимущество — закрытие свища, через который поступает вода под давлением и под рукой нет стандартных заводских приспособлений, в течение нескольких минут.

При его использовании деревянный колышек затачивают под любым углом и слегка вбивают в отверстие, после воздействия влаги древесина расширяется и плотно закрывает свищ. В стальных линиях советской эпохи чопики выстаивали по 5 лет, при появлении протечек в результате расширения дыр их просто вбивали поглубже.

Использование чопиков

Рис. 10 Метод ремонтных работ с использованием чопиков

Методы ремонта трубопроводов из пластика

Различные пластиковые трубы ремонтируют при помощи хомутов, наложения заплаток, заклеивания отверстий.

Для распространенных полипропиленовых трубопроводов разработана специальная технология, суть которой заключается в заделке свища разогретым стержнем из полипропилена. При этом отверстие рассверливают до нужного диаметра, нагревают его торцы железным стержнем, вставленным в паяльник, после помещают внутрь дыры расплавленный штырь из полипропилена, выступающий конец которого затем обрезают.

Вторым методом ремонта является вырезание поврежденного участка, после чего трубные концы соединяют наружной муфтой с использованием сантехнического паяльного утюга.

При отсутствии специального инструмента можно попытаться отремонтировать трубу из полипропилена самостоятельно, поступив следующим образом:

  1. Сливают воду из системы, сверлят в трубе круглое отверстие и вырезают из полипропилена стержень чуть большего размера (на строительном рынке в продаже имеется полипропиленовые стержни).
  2. Расплавляют трубную дыру вставленным разогретым металлическим штырем, одновременно нагревая полипропиленовую вставку до размягчения строительным или бытовым феном, температура воздуха которого достигает 800 С. (температура плавления полипропилена 260 С.)
  3. Помещают разогретую вставку в отверстие, после остывания ее верхний торец обрезают.

Методика ремонта канализационных труб из ПВХ

Канализационные линии находятся под невысоким давлением и соединяются раструбовым способом, поэтому ремонт дыры или трещины проще всего произвести заменой поврежденного сегмента. Если это невозможно, используются металлические хомуты или обвязка герметизирующими полосами, скотчем, изоляционными лентами. Можно наклеить на поврежденное место заплатку из плотного материала, используя специальный клей для ПВХ, заделать его эпоксидной смолой или холодной сваркой.

Ремонт канализационной трубы ПВХ

Рис. 11 Способ ремонта труб из пластика

Использование бандажа в случаях повреждения трубопроводов является наиболее эффективным способом их ремонта в бытовых условиях на прямолинейных отрезках. Если повреждение происходит в труднодоступных или изогнутых местах на отводах, используют варианты с применением клеевых составов, лент, вставок из различных материалов.
